Монитор для операционной и эндоскопической стойки: размер, 4K и 3D, входы, установка

Монитор для операционной подбирают не по бренду, а по трём вещам: что подаёт сигнал (видеопроцессор, камера, рекордер), где экран будет стоять или висеть и с какого расстояния на него смотрят хирург и ассистент. Из этого следуют диагональ, разрешение (Full HD, 4K или 3D), набор входов и способ крепления. Ниже — порядок решений, который помогает собрать эндоскопический или хирургический монитор в стойку без переделок, и чек-лист для технического задания.

Если вы ещё выбираете между хирургическим и диагностическим монитором, начните со статьи чем хирургический монитор отличается от диагностического. Сравнение линеек Sony, FSN и NDS — в отдельном обзоре. Здесь речь о том, как монитор встраивается в конкретный зал и конкретную стойку.

Размер экрана: от места установки и расстояния до хирурга

Универсальной формулы «расстояние × коэффициент» мы не приводим: у производителей её нет, а решает геометрия зала. Практическая логика такая.

• Экран на верхней полке тележки-стойки. Стойка стоит сбоку или в ногах стола, хирург смотрит на монитор через операционное поле. Здесь обычно рассматривают 24–27″: такой экран не перевешивает тележку и не закрывает обзор. Модели — в подборках 24 дюйма и 27 дюймов.

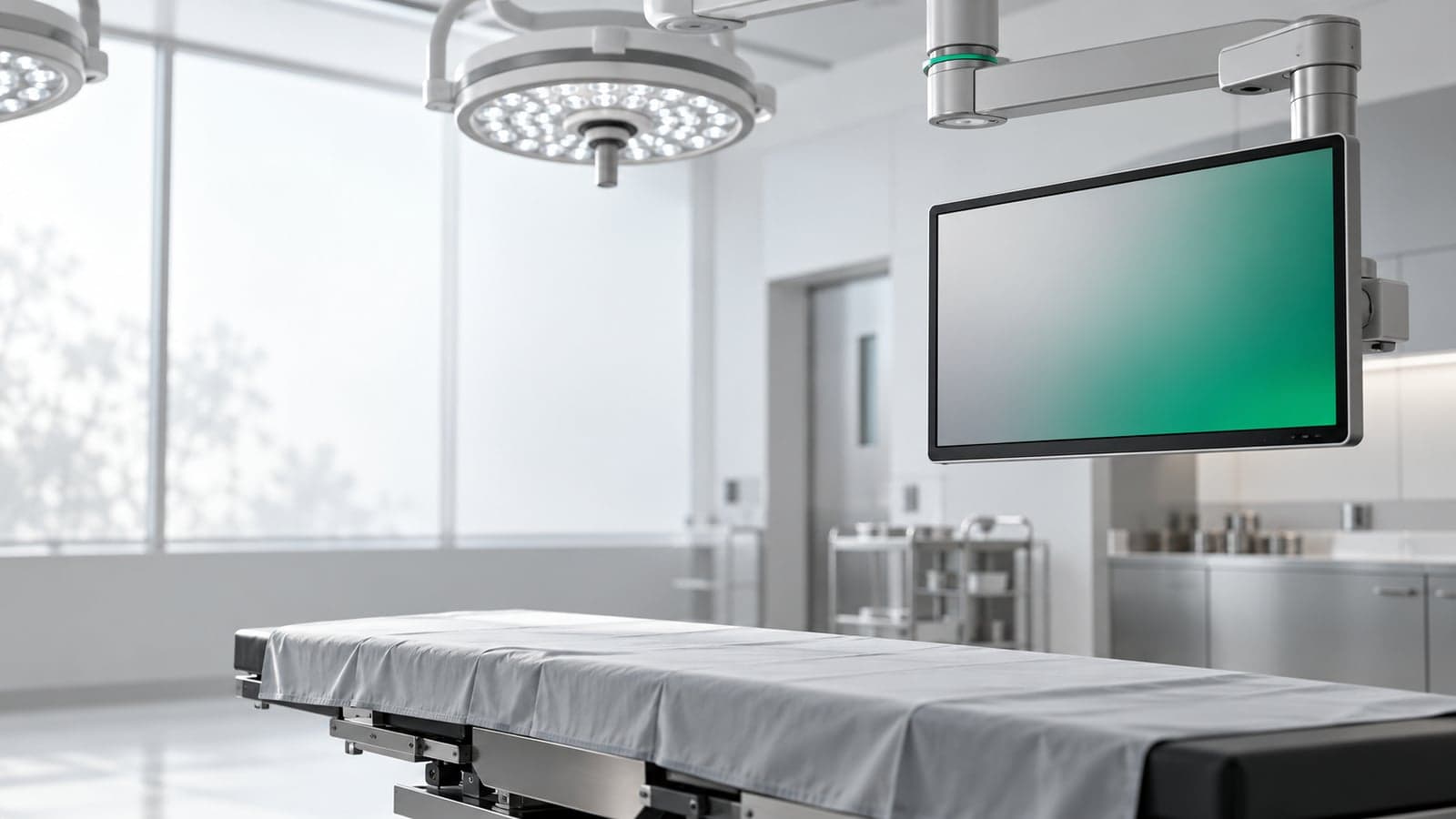

• Экран на консоли или подвесе. Монитор можно подвести ближе к линии взгляда, и 31–32″ становится рабочим вариантом, особенно для 4K: мелкие детали на большой площади видно с того же расстояния. Смотрите 31–32 дюйма.
• Экран на стене или отдельной стойке для всей бригады. Когда изображение должны видеть несколько человек с разных точек, используют 42–58″ — большие медицинские мониторы.
• Второй экран ассистента. Ассистент стоит напротив хирурга, и одного монитора на стойке ему мало. Второй экран подключают от сквозного выхода первого монитора или от отдельного выхода источника (о выходах — ниже).

Проверить выбор проще всего на месте: отметить точку установки, измерить расстояние до глаз хирурга и сравнить с моделью, которая уже работает в другом зале.

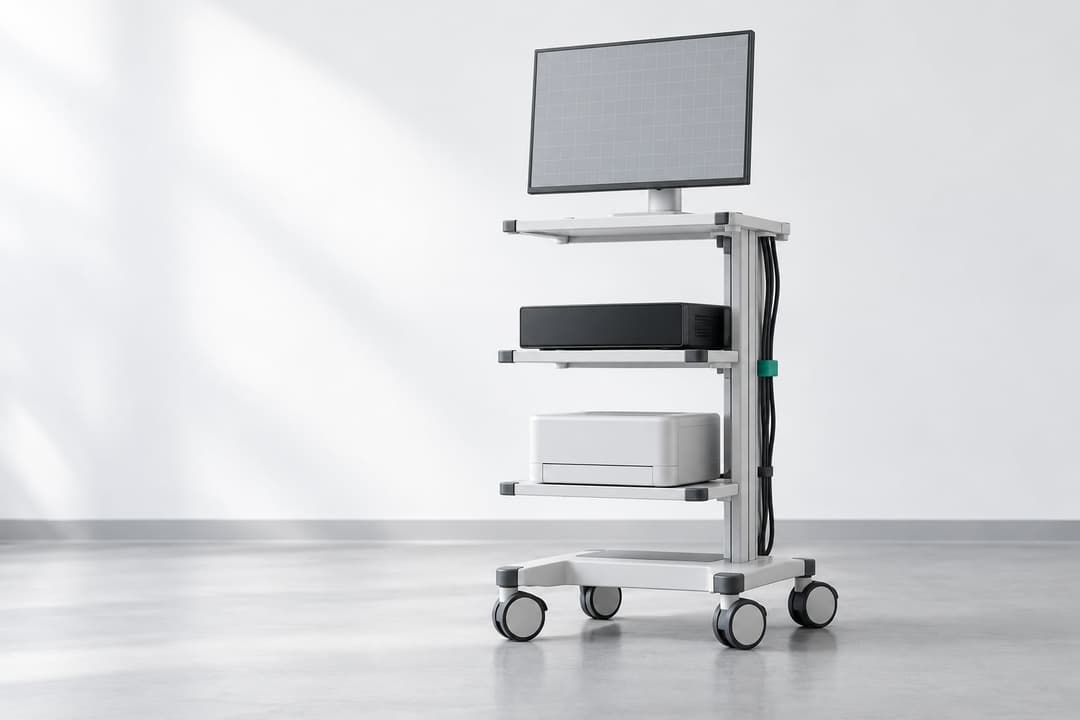

Монитор на верхней полке стойки: размер выбирают так, чтобы экран не перевешивал тележку и был виден хирургу через операционное поле.

Full HD, 4K или 3D

Full HD — когда источник выдаёт Full HD

Если видеопроцессор эндоскопической системы выдаёт сигнал Full HD, монитор Full HD покажет его без масштабирования. Это базовый вариант для большинства эндоскопических стоек, где видеопроцессор выдаёт Full HD. Пример — Sony LMD-2435MD (24″, 1920×1080, 300 кд/м²) или NDS EndoVue Plus 24 HD (90K0088, 24″, 1920×1200).

4K — когда камера 4K или нужен крупный экран

4K оправдан, если источник выдаёт 4K-сигнал или экран большой и близко к хирургу. У Sony LMD-X2700MD и LMD-X2705MD (27″, 3840×2160, 800 кд/м²) сигналы меньшего разрешения масштабируются до 4K, поэтому такой монитор можно поставить заранее, до замены камеры. Подборка — медицинские мониторы 4K.

3D — только вместе с 3D-камерой и очками

3D-монитор имеет смысл, когда стойка оснащена 3D-камерой. Sony LMD-2451MT (24″, 1920×1200) работает с пассивными очками и принимает несколько 3D-форматов: 3D on 3G, двойной поток, последовательную передачу по полям, side-by-side по HD-SDI и DVI-D с перемежением строк. Для бригады нужны очки — комплект Sony CFV-E30SK совместим с LMD-2451MT и LMD-3251MT. Для SDI-подключения у этих моделей есть плата Sony BKM-250TGM (3G/HD/SD-SDI). Sony LMD-3251MT (31,5″) снят с производства; в карточке — спецпредложение со склада в комплекте с BKM-250TGM. Если нужны 4K и 3D в одном экране — Sony LMD-X310MT (31″, 4096×2160, режимы 2D/3D). Все 3D-модели — в подборке 3D-мониторы.

Sony LMD-X310MT: 4K и 3D в одном 31-дюймовом экране, режим Quad View — до четырёх изображений Full HD.

Входы: от выхода источника к входу монитора

Самая частая ошибка — выбрать монитор по картинке, а потом выяснить, что разъёмы не совпадают. Порядок обратный: сначала выписать выходы видеопроцессора, камеры и рекордера, затем искать монитор с подходящими входами.

• SDI (разъём BNC) — основной интерфейс операционных видеосистем: кабель с байонетной фиксацией и передача на большие расстояния. Подробно о SDI-входе расскажем в отдельной статье; здесь важно сверить, какой именно SDI нужен (3G, 12G) по выходу источника. Модели с SDI — в подборке с входом SDI.
• DVI, HDMI, DisplayPort — для камер, рабочих станций и навигационных систем. Например, Sony LMD-X2700MD принимает только HDMI, DisplayPort и DVI-D — SDI у него нет, а у LMD-X2705MD есть 3G/HD-SDI. Про DVI — в статье медицинские мониторы с DVI-входом.
• Аналоговые входы (композитный, S-Video, VGA/HD-15) нужны, если в стойке остаётся старое оборудование. Они есть, например, у Sony LMD-2435MD и LMD-2735MD (композитный, S-Video, HD-15, DVI-D, SDI).
• Сквозные выходы. Если сигнал нужно передать дальше — на второй монитор или медицинский видеорекордер, — нужен монитор с выходами. У NDS Radiance Ultra 32 (90R0107) это 3G-SDI, DVI-I и DVI-D, у FSN FS-L3202D — 2×DVI-D и 2×SDI плюс аналоговые.
• Если разъёмы не совпадают — между источником и экраном ставят конвертер. FSN IPS500A принимает DVI, VGA, S-Video, компонентный, композитный и 3G-SDI и выдаёт DVI-D и 3G-SDI (до WUXGA и 1080p). Для зала с большим числом источников есть система маршрутизации FSN IPS1000A: 10 входов и 5 выходов, цифровые, аналоговые и оптические сигналы — это уже задача интегрированной операционной.

Несколько изображений на одном экране

Когда хирургу нужно видеть эндоскопическое изображение и, например, данные второго источника, есть два пути: второй монитор или режимы «картинка в картинке» (PiP) и «картинка рядом с картинкой» (PbP). PnP/PbP поддерживают Sony LMD-2435MD и LMD-2735MD, PIP/PBP — FSN FS-P3102D (31,5″, 4096×2160), PiP — NDS Radiance Ultra 32 (90R0107). Sony LMD-X310MT в режиме Quad View показывает до четырёх изображений Full HD одновременно.

Режимы PiP не отменяют второй монитор для ассистента: им удобно сводить два источника на одном экране, а не показывать одну картинку двум людям с разных сторон стола.

Крепление и питание: что заказать отдельно

• Стандарт VESA. Для консоли или кронштейна сверьте крепление монитора с площадкой подвеса: у NDS Radiance Ultra 32 (90R0107) — VESA 100 и VESA 200, у KTC 27A30-S и 32A30-S — VESA 100, у Sony LMD-3251MT — 100×300 и 200×400 мм. Для Sony LMD-2435MD и LMD-2735MD производитель предусматривает потолочный монтаж и установку на медицинскую стойку.
• Масса влияет на выбор консоли: Sony LMD-2735MD — около 8,7 кг, NDS 90R0107 — 11 кг, KTC 27A30-S — 13 кг, KTC 32A30-S — 14 кг.
• Настольная подставка нужна, если монитор стоит на полке стойки, и почти всегда поставляется отдельно: Sony SU-600MD — для LMD-2435MD и LMD-2735MD, Sony SU-560 — для мониторов Sony 19–27″, NDS 26B0088 — для Radiance 24″, 26″ и 32″, NDS 26B0102 — для EndoVue 19″, 21″ и 24″.
• Внешний блок питания. Многие хирургические мониторы питаются от внешнего адаптера постоянного тока. Для Sony LMD-2435MD и LMD-2735MD адаптер Sony AC-120MD приобретается отдельно (в комплект LMD-2765MD он входит). Sony AC-300MD — адаптер на 26 В до 10,2 А; совместимость с конкретной моделью уточняйте при заказе. Подставки и адаптеры — в разделе аксессуары и комплектующие.

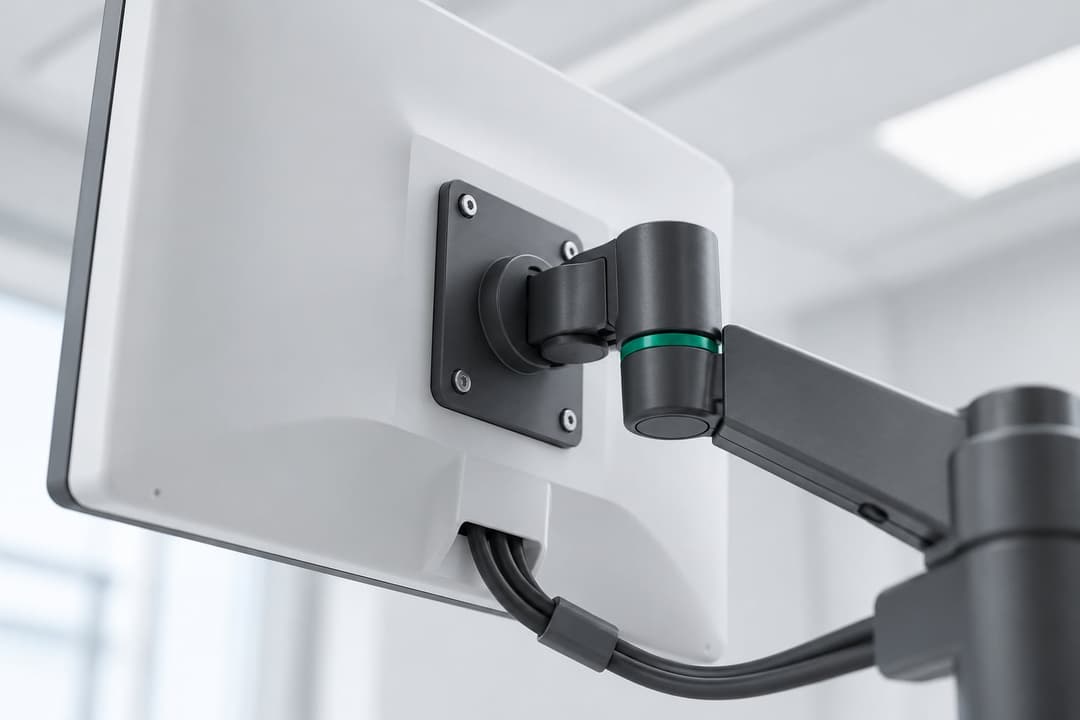

При установке на консоль сверяют стандарт VESA и массу монитора с допустимой нагрузкой кронштейна.

Поверхность экрана и уход

Монитор в операционной регулярно протирают, поэтому имеет значение передняя панель. В карточках это указано так: у KTC 27A30-S и 32A30-S — антибликовое защитное стекло с оптической склейкой, у FSN FS-P3102D — защитное стекло «от края до края», у FSN FS-L3202D — антибликовое стекло 5H и степень защиты лицевой панели IP31, у NDS 90R0107 — усиленное стекло на всю переднюю панель. Sony LMD-2435MD и LMD-2735MD имеют степень защиты IPX1 в вертикальном положении. NDS EndoVue Plus 24 HD работает без вентилятора. Чем протирать конкретную модель, смотрите в руководстве производителя.

Что вписать в ТЗ на монитор для операционной

1. Источник сигнала: модель видеопроцессора или камеры и её выходы (тип SDI, DVI, HDMI, DisplayPort).
2. Разрешение и режим: Full HD, 4K, 3D (для 3D — число комплектов очков).
3. Диагональ — с учётом места установки и расстояния до хирурга.
4. Нужные выходы для второго монитора и рекордера.
5. Режимы PiP/PbP, если на экран выводят два источника.
6. Способ установки: подставка (отдельной позицией), VESA-крепление под конкретную консоль, масса.
7. Питание: входит ли адаптер в комплект.
8. Защитное стекло или степень защиты передней панели.
9. Документы для ввода в эксплуатацию — мы поставляем мониторы с документами, необходимыми для ввода в эксплуатацию.

Что есть в каталоге

Все модели — в подборке хирургические и эндоскопические мониторы. Ниже — модели в наличии, сгруппированные по задачам. Цены ориентировочные, точная стоимость — в КП.

Эндоскопическая стойка, Full HD 24–27″

• Sony LMD-2435MD — 24″, 1920×1080, SDI, DVI-D и аналоговые входы, PnP/PbP; в наличии, 376 386 ₽.
• Sony LMD-2735MD — 27″, 1920×1080, те же входы; в наличии, 398 043 ₽.
• NDS EndoVue Plus 24 HD (90K0088) — 24″, 1920×1200, 3G-SDI и DVI-I, без вентилятора; в наличии, 400 223 ₽.

4K

• Sony LMD-X2705MD — 27″, 3840×2160, 3G/HD-SDI, HDMI, DisplayPort, DVI-D; в наличии, 607 765 ₽.
• Sony LMD-X2700MD — 27″, 3840×2160, без SDI; в наличии, 526 872 ₽.
• KTC 27A30-S — 27″, 3840×2160, 800 кд/м², 12G-SDI и оптический вход; в наличии, 477 652 ₽.
• KTC 32A30-S — 31,5″, 3840×2160, 1000 кд/м²; в наличии, 595 781 ₽.
• FSN FS-P3102D — 31,5″, 4096×2160, PIP/PBP; в наличии, 693 366 ₽.

Консоль, 31–32″ Full HD

• NDS Radiance Ultra 32 (90R0107) — 31,5″, полный набор входов и выходов, PiP; в наличии, 633 445 ₽.
• FSN FS-L3202D — 32″, 450 кд/м², 2×SDI, 2×DVI-D; в наличии, 538 428 ₽.

3D

• Sony LMD-2451MT — 24″, 3D/2D; в наличии, 519 853 ₽.
• Sony LMD-X310MT — 31″, 4K 2D/3D; в наличии, 2 037 297 ₽.
• Sony CFV-E30SK — очки для LMD-2451MT и LMD-3251MT; под заказ, 10 272 ₽.

Большой экран для бригады

• NDS Radiance G2 42 (90R0070) — 42″, 1920×1080, 120 Гц; в наличии, 781 308 ₽.
• Sony LMD-X550MD — 55″, 4K; под заказ, 989 972 ₽.

Аксессуары: подставки Sony SU-600MD (60 348 ₽) и NDS 26B0088 (45 654 ₽) — в наличии; адаптер Sony AC-120MD — под заказ, 13 268 ₽; конвертер FSN IPS500A — в наличии, 219 001 ₽.

Комплект для зала целиком собран в решениях оснащение операционной и оснащение эндоскопического кабинета.

Частые вопросы

Какой диагонали нужен эндоскопический монитор?

Для монитора на тележке-стойке обычно выбирают 24–27″, для консоли — 31–32″, для общего экрана бригады — 42″ и больше. Окончательно решают место установки и расстояние до хирурга.

Подойдёт ли 4K-монитор к Full HD-камере?

Да, если у монитора есть нужный вход. Например, Sony LMD-X2705MD масштабирует сигналы меньшего разрешения до 4K. Выигрыш в детализации появится после перехода на 4K-камеру.

Что нужно для 3D, кроме монитора?

3D-камера с поддерживаемым форматом сигнала, очки для каждого участника бригады (для Sony LMD-2451MT и LMD-3251MT — CFV-E30SK) и при подключении по SDI — плата BKM-250TGM.

Можно ли вывести одно изображение на два монитора?

Да: через сквозной выход первого монитора (например, 3G-SDI или DVI у NDS 90R0107) или через отдельный выход источника. Если разъёмы разные, поможет конвертер FSN IPS500A.

Подбор монитора под вашу стойку

Пришлите модель видеопроцессора или камеры, фото стойки или схему зала — специалисты Атрис Мед подберут монитор, подставку или крепление и блок питания и подготовят КП в течение рабочего дня. Запросить КП или позвонить: +7 495 662-67-65.
