Медицинский монитор с DVI-входом: зачем DVI в клинике, чем DVI-D отличается от DVI-I и какие модели есть в наличии

Запрос «монитор с DVI-входом» в медицине почти всегда означает не выбор интерфейса, а проверку совместимости: в кабинете уже стоит эндоскопический процессор, УЗИ-аппарат, хирургическая камера или рабочая станция, и все они отдают картинку по DVI. Из 83 моделей в каталоге «Медицинские мониторы» DVI-вход есть у 57, и 27 из них — в наличии в Москве. Специалисты Атрис Мед объясняют, какие бывают разъёмы DVI, чем этот интерфейс отличается от SDI, HDMI и DisplayPort в операционной и какие модели брать под конкретный источник сигнала.

DVI-D, DVI-I, Dual Link: что написано в спецификации

DVI (Digital Visual Interface) — цифровой видеоинтерфейс без звука, который передаёт несжатый сигнал по TMDS-линиям — тем же, что и HDMI. В спецификациях мониторов встречаются три варианта:

• DVI-D — только цифровой сигнал. Самый частый вариант у медицинских мониторов: Sony LMD-2735MD, LMD-2435MD, LMD-X2705MD, FSN FS-L3202D (два входа DVI-D), NDS 90K0075 и другие.
• DVI-I — цифровой плюс аналоговый (RGB/VGA) по одному разъёму. Такой вход у NDS Radiance Ultra 32 (90R0107): DVI-I с поддержкой DVI-D, VGA, RGBS и SoG, — и у WIDE CX30N. Через пассивный переходник к нему подключается и VGA-источник.
• Dual Link DVI — удвоенное число линий для разрешений выше 1920 × 1200. Нужен диагностическим мониторам 2–5 мегапикселей: у Sony LMD-DM20, LMD-DM30C, LMD-DM50 и LMD-30DM в спецификации указан именно Dual Link DVI наряду с DisplayPort.

Single Link DVI хватает для Full HD и WUXGA 1920 × 1200 — это все хирургические и эндоскопические мониторы до 32 дюймов. Для 4K через DVI обычно не подключаются: у 4K-моделей Sony LMD-X2705MD, LMD-X2700MD, LMD-X310MT и FSN FS-P3102D вход DVI-D есть, но нативное 3840 × 2160 или 4096 × 2160 они принимают по HDMI, DisplayPort или 12G-SDI.

Где DVI встречается в медицинской технике

DVI-выход — стандарт у эндоскопических видеопроцессоров, у ультразвуковых сканеров с цифровым выходом, у хирургических микроскопов и у ПК-рабочих станций. Поэтому DVI-вход стоит и у периферии: медицинские видеорекордеры TEAC UR-4MD, FSN IPS710A (DVI-D с проходным выходом), FSN IPS700A, Sony HVO-550MD и MediCap USB300 принимают DVI, а у некоторых есть и DVI-выход, чтобы пропустить сигнал дальше на монитор.

Отдельный сценарий — сквозной DVI: у NDS EndoVue 19 (90K0055) в спецификации «DVI вход и выход», что позволяет включить второй монитор последовательно, без разветвителя. Такую же схему используют рекордеры с проходным DVI.

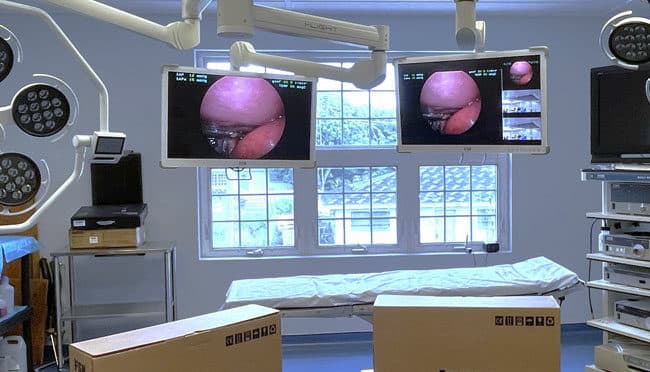

DVI, SDI, HDMI или DisplayPort: что выбрать для операционной

У каждого интерфейса своя ниша, и медицинские мониторы обычно несут несколько входов сразу — например, Sony LMD-2735MD принимает композитный сигнал, S-Video, RGB (HD-15), DVI-D и SDI.

• SDI (HD/3G/12G) — коаксиальный кабель с BNC-разъёмом, длинные трассы, штатный интерфейс хирургических камер и видеомаршрутизаторов. Мониторы со всеми вариантами SDI собраны в подборке «Мониторы с SDI-входом».
• DVI — короткие цифровые линии от процессора, УЗИ или рабочей станции до монитора в том же кабинете; без звука; надёжная фиксация разъёма винтами.
• HDMI — тот же цифровой сигнал, что у DVI, плюс звук; разъём без фиксации, поэтому в стойках его чаще используют для 4K-источников с HDMI 2.0.
• DisplayPort — высокие разрешения диагностических мониторов (2–5 МП) и 4K; у Sony LMD-DM-серии и WIDE MX30N/MX20N стоит в паре с DVI.

Практическое правило: если источник уже есть — берите монитор с тем же интерфейсом, а не переходник. Пассивный адаптер HDMI–DVI допустим (сигналы совместимы), а вот DVI–SDI или VGA–DVI-D требуют активного конвертера, который становится ещё одной точкой отказа в операционной.

Мониторы с DVI-входом в каталоге: по задачам

Хирургические и эндоскопические Full HD с DVI-D и SDI

Универсальный набор «DVI-D + SDI» закрывает и эндоскопическую стойку, и подключение хирургической камеры. В наличии: Sony LMD-2435MD (24″, 1920 × 1080) и Sony LMD-2735MD (27″), FSN FS-L3202D (32″, два DVI-D и два SD/HD/3G-SDI), NDS Radiance Ultra 32 (31,5″, DVI-I, DVI-D, 3G-SDI), KTC 24A30 (24″ WUXGA, SDI/DVI/VGA/BNC) и NDS EndoVue HD 24 (24″ WUXGA, 3G-SDI и DVI-I). Все они собраны в подборке «Хирургические и эндоскопические мониторы».

4K-мониторы с DVI-D

Если в стойке одновременно есть Full HD-источник по DVI и 4K-камера по SDI или HDMI, нужен 4K-монитор с полным набором входов: Sony LMD-X2705MD (27″, HDMI, DisplayPort, DVI-D, 3G/HD-SDI), Sony LMD-X2700MD (27″, без SDI), Sony LMD-X310MT (31″, 12G/3G-SDI, HDMI, DisplayPort, DVI-D, 3D), FSN FS-P3102D (31,5″, HDMI, DisplayPort, DVI, SDI) и KTC 27A30-S (27″, оптический вход, 12G-SDI, DVI, HDMI, два DisplayPort). Все — в наличии; полный список в подборке «Мониторы 4K».

Диагностические мониторы: Dual Link DVI и DisplayPort

Для описания рентгеновских снимков и КТ нужны мониторы 2–3 МП с портретной ориентацией, и у них DVI соседствует с DisplayPort: WIDE MX30N (21,2″, 1536 × 2048, DVI-D и DisplayPort, в наличии), WIDE MX20N (21,3″, 1200 × 1600, в наличии), KTC 21X3M (21,3″, 2048 × 1536, DisplayPort, DVI, VGA, в наличии), Sony LMD-DM30C и Sony LMD-DM50 (Dual Link DVI + DisplayPort, под заказ). Чем диагностический монитор отличается от хирургического — в статье «Хирургический и диагностический монитор: в чём разница», сама подборка — «Диагностические мониторы».

Кабинетные мониторы 19–24″ с DVI

Для УЗИ-кабинета, поста медсестры и просмотра снимков подходят компактные модели с DVI, VGA и DisplayPort: KTC 19X1C-I2 (19″, 1280 × 1024, VGA/DVI/DisplayPort/HDMI), KTC 21X2C и KTC 21X2M (21,3″, 1600 × 1200), NDS EndoVue 19 (19″, DVI вход и выход), Sony LMD-1951MD (19″, DVI-D, HD-15, S-Video, композитный) — все в наличии. Офисный EIZO FlexScan EV2456 с DVI-D, HDMI, DisplayPort и D-Sub закрывает рабочие места с МИС — о нём отдельная статья «Мониторы EIZO в медицине». Подборки по диагоналям: 19 дюймов и 24 дюйма.

На что проверить перед покупкой

1. Тип разъёма на источнике: DVI-D или DVI-I, Single или Dual Link. Разъём DVI-I на кабеле не войдёт в гнездо DVI-D монитора — у него четыре лишних контакта аналоговой части.
2. Разрешение и частота: Single Link DVI — до 1920 × 1200 при 60 Гц; для 2560 × 1440, 3 МП и выше нужен Dual Link или DisplayPort.
3. Длина трассы: DVI рассчитан на короткие линии в пределах кабинета; для вынесенного монитора на консоли или в соседнем помещении надёжнее SDI по коаксиалу.
4. Второй монитор: если нужен дубль изображения для ассистента, ищите модель с DVI-выходом (NDS EndoVue 19) или рекордер с проходным DVI (FSN IPS710A).
5. Звук: DVI звук не передаёт — если он нужен (например, при записи операции), берите HDMI или отдельную аудиолинию.

Частые вопросы

Можно ли подключить HDMI-источник к монитору с DVI-D?

Да, пассивным кабелем HDMI–DVI-D: видеосигнал у интерфейсов одинаковый, теряется только звук и функции HDMI вроде CEC. В обратную сторону — DVI-источник к HDMI-монитору — тоже работает.

Подойдёт ли обычный компьютерный монитор с DVI для эндоскопии?

Технически картинка появится, но офисный монитор не рассчитан на дезинфекцию, круглосуточную работу и не имеет медицинской сертификации; у него нет SDI и аналоговых входов для стоек предыдущих поколений. Чем медицинский монитор отличается от обычного — в статье «Медицинский монитор: как выбрать».

У монитора DVI-I, у источника DVI-D — совместимы?

Да: вход DVI-I принимает и цифровой DVI-D-кабель, и аналоговый через переходник. Проблема возникает только в обратной ситуации — кабель DVI-I физически не входит в гнездо DVI-D.

Не уверены, какой вход у вашего процессора или УЗИ-аппарата? Пришлите модель источника — подберём монитор с нужным интерфейсом и подготовим КП в течение рабочего дня: +7 495 662-67-65, info@atris-med.ru, форма запроса.
