Интегрированная операционная: маршрутизация видео, мониторы 4K, запись

Что такое интегрированная операционная

В операционной одновременно работает несколько источников изображения: эндоскопическая стойка, камера в светильнике или на потолочной консоли, компьютер с PACS, иногда микроскоп с видеокамерой. Интегрированная операционная — схема, в которой все сигналы сведены в один узел маршрутизации, а бригада видит нужную картинку на нужном экране без перекоммутации кабелей по ходу вмешательства.

Логика тракта: источники → маршрутизация → мониторы и запись. Источники отдают видео по SDI, DVI, HDMI, DisplayPort или оптике; маршрутизатор принимает сигналы, при необходимости масштабирует их и выводит на настенный монитор, хирургические мониторы у стола и видеорекордер. С сенсорного планшета выбирают, какой источник идёт на какой экран.

Типовой состав комплекта

Позиции из нашего каталога, из которых собирается типовая интегрированная операционная; характеристики — по карточкам товаров. По брендам Sony и NDS мы официальный дистрибьютор, оборудование FSN и KTC поставляем из каталога.

Маршрутизация и управление

• FSN IPS1000A ControlOR — система обработки и маршрутизации видео: 10 входов и 5 выходов, цифровые, аналоговые и оптические сигналы; масштабирование, переформатирование и разделение изображения; преобразование аналогового сигнала в цифровой с близкой к нулю задержкой. Управляется беспроводно с сенсорного планшета FSN.
• FSN IPS500A — универсальный видеоконвертер 1U для источников с разными интерфейсами: входы DVI-D, оптический Fiber DVI, 2× D-SUB (VGA/Component/RGBs), 3G-SDI, CVBS, S-Video; выходы DVI-D и 3G-SDI; разрешение до WUXGA и 1080p; «картинка в картинке», управление с передней панели и по RS-232C.

Мониторы

Главный настенный или потолочный экран — модели 55–58″ 4K из подборки большие мониторы 42–58 дюймов:

• Sony LMD-X550MD — 55″, 3840×2160, панель OptiContrast, входы 12G/3G-SDI, HDMI, DisplayPort, DVI-D. Версия LMD-X550MT добавляет режим 3D/2D и 10-битные полутона.
• FSN FS-L5502D — 55″, 3840×2160, 450 кд/м², входы 4× SD/HD/3G-SDI, 2× DisplayPort, 4× DVI-D.
• KTC 58A10 — 58″, 3840×2160 при 60 Гц, 700 кд/м², контрастность 4000:1, входы HDMI, DisplayPort, DVI, поддержка DICOM 3.0 Part 14.

У стола — хирургические мониторы 27–32″ из подборки медицинские мониторы 4K: Sony LMD-X2705MD — 27″, 800 кд/м², входы HDMI, DisplayPort, DVI-D, 3G/HD-SDI; Sony LMD-X310MT — 31″, 4096×2160, 2D/3D, 12G-SDI и режим Quad View (четыре окна Full HD); KTC 32A30-S — 31,5″, 1000 кд/м², входы 12G-SDI, 4× 3G-SDI, 3× HDMI, 2× DisplayPort, крепление VESA 100.

Запись и трансляция

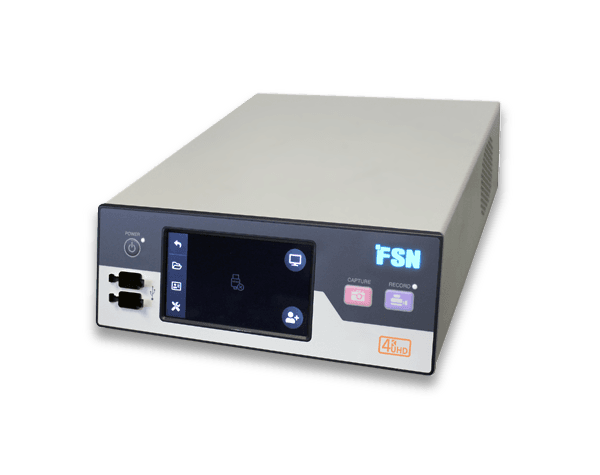

• FSN IPS740DG — рекордер 4K: запись до 3840×2160p и 4096×2160p при 60 Гц, входы HDMI 2.0, DisplayPort 1.4, 12G-SDI, диск 4 ТБ с одновременной записью на USB-накопитель, интеграция DICOM Store, HL7, Modality Worklist и MPPS, встроенный 5-дюймовый сенсорный экран.
• Sony HVO-1000MD — Full HD-рекордер с одновременной записью на диск 320 ГБ, Blu-ray/DVD, USB и сетевой сервер (FTP/CIFS); входы HD-SDI, DVI-D, SD-SDI; архивирование на сервер и прямая трансляция видео по сети.
• Sony HVO-550MD — компактный рекордер HD/Full HD: диск 500 ГБ, DVD-R, USB, передача по CIFS; входы HDMI, DVI-D, S-Video.

Камеры

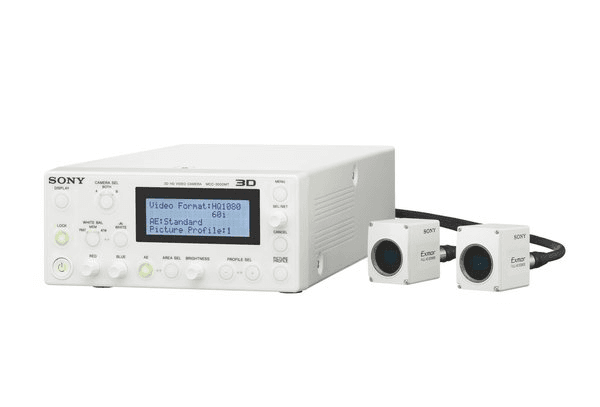

• Sony MCC-3000MT — 3D/2D Full HD камера для микроскопии: две головки 35×45×50 мм массой около 90 г с тремя 1/2-дюймовыми CMOS Exmor в каждой, блок управления CCU, крепление C-mount.
• Sony SRG-X400 — PTZ-камера обзора операционной: 4K до 30p (функция 4K активируется дополнительно, см. карточку) и Full HD до 60p, зум 20× в 4K и 30× в Full HD, панорама 340°, наклон 110°, выходы 3G-SDI, HDMI, IP. Для Full HD-трансляции — SRG-300SE с одновременным выводом 3G-SDI и IP-потока H.264.

Что учесть при проектировании

• Число источников и экранов. Посчитайте все сигналы, включая ПК с PACS, камеру светильника и рекордер, с запасом. У IPS1000A 10 входов и 5 выходов; при большем числе источников или иных интерфейсах схема дополняется конвертерами IPS500A.
• 4K-тракт от источника до экрана. Разрешение 4K сохраняется, только если его поддерживают все звенья: источник, кабель, маршрутизатор, монитор. Иначе на экране будет масштабированный Full HD. Поддержку интерфейсов и разрешений каждым звеном проверяем по спецификациям на этапе проектирования.
• Кабельные трассы и крепления. Для больших мониторов важны масса и габариты: FS-L5502D весит 36,8 кг при ширине 1284 мм. Потолочные консоли, кронштейны и длина трасс (SDI или оптика на дальних участках) закладываются в проект до закупки.
• Совместимость с существующими стойками. Стойки и микроскопы разных поколений отдают сигнал по DVI, SDI, HDMI, VGA или аналоговым интерфейсам. Возможность подключения через входы IPS1000A и IPS500A уточняется на этапе проектирования по фактическим выходам оборудования.

Этапы

1. Аудит помещения и техническое задание. Перечень источников, экранов, точек записи и требований к управлению; интерфейсы уже установленного оборудования.
2. Коммерческое предложение — в течение рабочего дня после согласования состава, со сроком поставки по каждой позиции. Большие мониторы 55–58″ поставляются под заказ.
3. Договор — с госклиниками по 44-ФЗ (см. закупки по 44-ФЗ), с организациями по 223-ФЗ, с частными клиниками по прямому договору. По запросу предоставим копии документов на медизделия (декларации, регистрационные удостоверения при наличии у производителя, паспорта, инструкции).
4. Поставка оборудования по Москве и в регионы.
5. Проектирование, монтаж и пусконаладка. Организуем через партнёров-интеграторов и авторизованные сервисные центры производителей: трассировка, крепление мониторов, настройка маршрутизации, обучение персонала. Монтаж своими силами мы не выполняем.

Разделы каталога для подбора: медицинские мониторы 4K, большие мониторы 42–58 дюймов, аксессуары и комплектующие — здесь размещены IPS1000A и IPS500A, видеорекордеры и видеокамеры. Об управлении операционной в 4K — материалы 2022 года о системе FSN IPS4000 ControlOR и её демоверсиях; о выборе экранов — статья «Медицинский монитор: чем он отличается от обычного». Запрос КП — через форму заявки или по телефону +7 495 662 67 65.
