Оснащение операционной оборудованием для визуализации

Задача

Визуализация в операционной — это цепочка «источник → монитор → запись → печать». Источник — эндоскопическая стойка, микроскоп или видеокамера, сигнал идёт по SDI, DVI или HDMI. Монитор показывает его в исходном разрешении, рекордер сохраняет видео и стоп-кадры, принтер выдаёт снимок для протокола. Комплект подбирается под источник и планировку зала.

• основной монитор в «родном» разрешении источника — Full HD или 4K;
• второй экран с тем же сигналом для ассистента, анестезиолога или на стену;
• запись вмешательства на встроенный накопитель с копией на USB или сетевой сервер;
• печать стоп-кадров для протокола операции;
• крепление VESA и защита передней панели — там, где они заявлены производителем.

Типовой состав комплекта

Характеристики — из карточек товаров, там же актуальное наличие; сроки и стоимость — в КП.

Основной хирургический монитор 27–32″

На консоли стойки или потолочном кронштейне напротив оператора. Для стоек 4K:

• Sony LMD-X310MT — 31″, 4096×2160, режимы 2D/3D, входы 12G/3G-SDI, HDMI, DisplayPort, DVI-D, режим Quad View;
• KTC 32A30-S — 31,5″, 3840×2160, 1000 кд/м², входы 12G-SDI, 4×3G-SDI, 3×HDMI, 2×DisplayPort, стекло с оптической склейкой, VESA 100;
• Sony LMD-X2705MD — 27″, 3840×2160, 800 кд/м², входы HDMI, DisplayPort, DVI-D, 3G/HD-SDI.

Для стоек Full HD: NDS Radiance Ultra 32 (90R0107) — 31,5″, 1920×1080, входы 3G-SDI, DVI, VGA, усиленное стекло на всю переднюю панель, VESA 100/200; FSN FS-L3202D — 32″, 1920×1080, 2×DVI-D и 2×3G-SDI, класс защиты IP30 (лицевая сторона IP31).

3D для лапароскопии

Sony LMD-3251MT — 31,5″ Full HD с переключением 3D/2D, две пары очков в комплекте, 3D по SDI через опциональную плату BKM-250TGM, VESA 100×300 и 200×400. Sony LMD-2451MT — 24″ 1920×1200, 3D с пассивными очками, как второй 3D-экран. Запасные очки — CFV-E30SK. Для 4K-стоек с 3D — LMD-X310MT.

Дополнительный монитор 24–27″

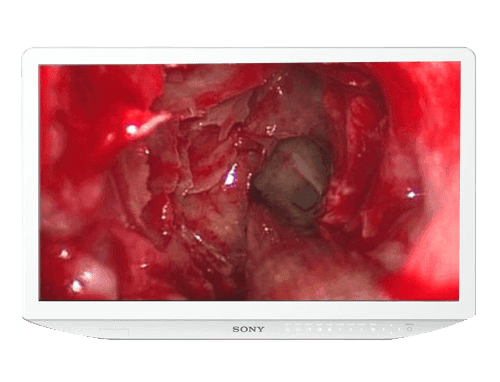

• Sony LMD-2735MD — 27″, 1920×1080, IPS, входы SDI, DVI-D, RGB (HD-15), S-Video, композитный; класс защиты IPX1; подставка SU-600MD;
• NDS EndoVue Plus 24 HD (90K0088) — 24″, 1920×1200, входы 3G-SDI и DVI-I, безвентиляторное охлаждение;

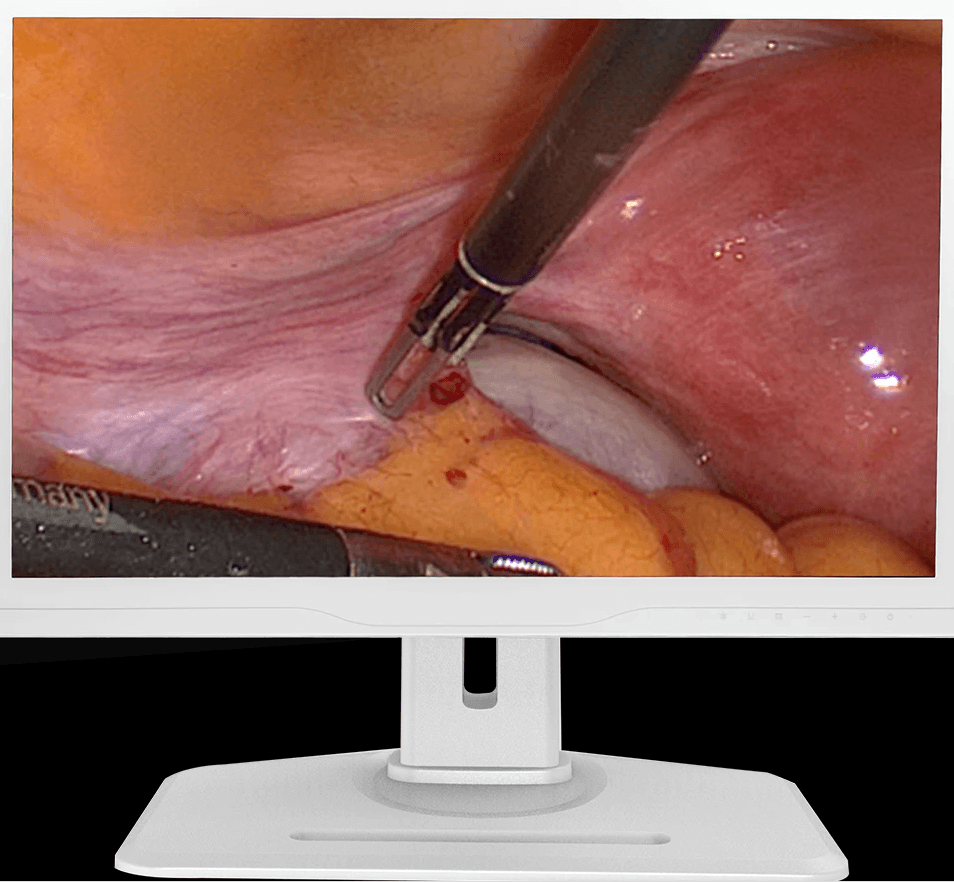

• KTC 24A30 — 24″, 1920×1200, 600 кд/м², входы SDI, DVI, VGA, VESA 100, масса 6,5 кг.

Медицинская видеокамера

Для микроскопа или щелевой лампы — камеры Sony с креплением C-mount:

• Sony MCC-500MD — Full HD 1080/60p и 50p, сенсор Exmor CMOS 1/2,9″, выходы 3G-SDI и HDMI; головка выносится от блока управления опциональным кабелем на расстояние до 20 м — в каталоге CCMC-SA06 (6 м) и CCMC-SA10 (10 м);
• Sony MCC-3000MT — 3D и 2D Full HD 1080i, две головки по 3×1/2″ CMOS Exmor массой около 90 г — для микроскопии в связке с 3D-монитором.

Видеорекордер

• TEAC UR-4MD — Full HD 1920×1080 60p/30p, входы HDMI, DVI-D, SDI (HD/3G), S-Video, композитный; одновременная запись на диск 500 ГБ или 1 ТБ, USB-носитель и сетевой сервер (CIFS); экран 3,5″;
• Sony HVO-550MD — компактный (3,2 кг) рекордер AVCHD/MP4: диск 500 ГБ, запись на DVD-R, USB и сетевой сервер; входы HDMI, DVI-D, S-Video, композитный;
• Sony HVO-1000MD — Full HD H.264, диск 320 ГБ, встроенный привод Blu-ray/DVD, входы HD-SDI, SD-SDI, DVI-D; архивирование на сервер по FTP/CIFS и трансляция по сети.

Видеопринтер для протокола

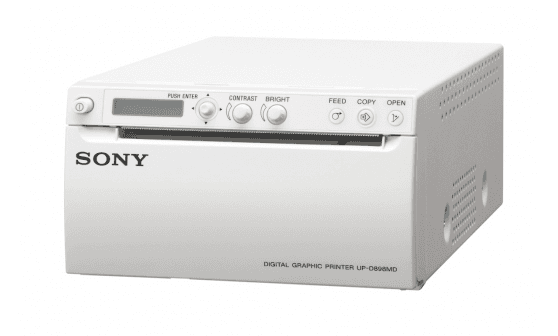

• Sony UP-D25MD — цветной термосублимационный, A6, около 423 dpi, подключение USB 2.0; носители 126×96 и 96×72 мм, в том числе самоламинирующиеся;
• Sony UP-25MD — та же печать с аналоговыми входами (композитный, S-Video, компонентный RGB/YPbPr) и USB — для стоек без цифрового выхода;
• Sony UP-X898MD — чёрно-белый, A6, 325 dpi, 256 градаций серого, аналоговое видео + USB, термобумага UPP-110.

Аксессуары

Подставки SU-560 (мониторы Sony 19–27″) и NDS 26B0088 (Radiance 24/26/32″); адаптер питания AC-120MD для LMD-2735MD/2435MD; видеоконвертер FSN IPS500A (DVI-D, VGA, 3G-SDI, CVBS → DVI-D/3G-SDI) — если источник и монитор не совпадают по интерфейсу. Остальное — в разделе аксессуаров.

Что учесть при выборе

• Диагональ и расстояние. Основной экран на консоли или кронштейне — 31–32″; для второго рабочего места ближе к оператору — 24–27″.
• Разрешение источника. Монитор берут под выход стойки: Full HD или 4K. Учтите, что LMD-X310MT имеет 4096×2160, а KTC 32A30-S и LMD-X2705MD — 3840×2160.
• Интерфейсы. Вход того же типа, что выход стойки (SDI, DVI или HDMI), должен быть и у монитора, и у рекордера: Sony HVO-550MD принимает HDMI и DVI-D, но не SDI, TEAC UR-4MD — все три.
• 3D. Для 3D-лапароскопии нужен монитор с 3D-режимом (LMD-3251MT, LMD-2451MT, LMD-X310MT) и очки; 3D-камера MCC-3000MT — для микроскопии.
• Крепление. На консоль или стену — модели с заявленным VESA (KTC 32A30-S и 24A30 — VESA 100; NDS 90R0107 — 100/200; LMD-3251MT — 100×300/200×400); на стол — подставки SU-560, SU-600MD, NDS 26B0088.
• Санитарная обработка. Защита передней панели: сплошное стекло (NDS Radiance Ultra 32), оптическая склейка (KTC 32A30-S), класс защиты от влаги (IPX1 у LMD-2735MD, IP30/IP31 у FS-L3202D), безвентиляторный корпус (NDS EndoVue Plus 24 HD).
• Запись и печать. Если стойка уже пишет видео, рекордер можно исключить; для протокола обычно берут чёрно-белый принтер, цветной — где важна цветопередача.

Как проходит поставка
