Оснащение эндоскопического кабинета: монитор, рекордер, видеопринтер

Задача

Кабинету гастроскопии, бронхоскопии или колоноскопии помимо эндоскопической стойки нужны три устройства: отдельный монитор, на который врач смотрит во время исследования, устройство записи, чтобы сохранить видео и стоп-кадры, и принтер для печати снимков в протокол. Стойки разных производителей отдают сигнал по разным интерфейсам, поэтому периферию подбирают под конкретные видеовыходы стойки и под то, как в клинике хранят результаты — на локальном носителе, на сервере или в PACS.

Ниже — типовой состав комплекта из позиций нашего каталога с характеристиками из карточек товаров. Цены и наличие — в карточках и в КП.

Типовой состав комплекта

Эндоскопический монитор 24–27″

Для кабинета обычно берут 24 или 27 дюймов: монитор ставят на стойку, тележку или кронштейн рядом с кушеткой. В каталоге три линейки.

• Sony LMD-2435MD — 24″, Full HD 1920×1080, IPS-панель, 300 кд/м², входы SDI, DVI-D, HD-15 (RGB), S-Video и композитный. Старшая модель Sony LMD-2735MD — 27″ с тем же набором входов.

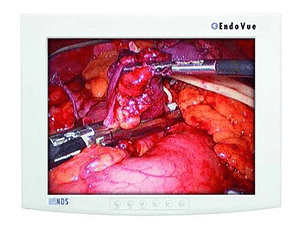

• NDS EndoVue Plus 24 HD — 24″, 1920×1200 (16:10), входы 3G-SDI и DVI-I, безвентиляторное охлаждение. Вариант NDS EndoVue 24 (90K0075) — тоже 1920×1200, входы DVI-D, RGBS/VGA/YPbPr, S-Video и композитный, выход DVI-D.
• KTC 24A30 — 24″, 1920×1200, 600 кд/м², входы SDI, DVI, VGA, BNC, Y-C, YPbPr; выходы SDI, DVI, S-Video, AV, YPbPr; крепление VESA 100×100. 27-дюймовый вариант — KTC 27A31: Full HD, 1000 кд/м², входы VGA, DVI, S-Video, SDI, BNC, YPbPr, RGB.

Видеорекордер

Рекордер записывает исследование целиком и делает стоп-кадры для архива, консультации или протокола. В каталоге три модели с разными носителями записи.

• TEAC UR-4MD — запись Full HD 1920×1080 (60p/30p) в AVCHD/MP4; входы HDMI, DVI-D, SDI (HD/3G), S-Video, композитный; одновременная запись на внутренний жёсткий диск (500 ГБ / 1 ТБ), внешний USB-носитель и сетевой сервер (CIFS); встроенный экран 3,5″; функции стриминга нет.
• Sony HVO-550MD — запись HD в AVCHD/MP4 (1280×720p, в Full HD-версии — до 1080i); входы HDMI, DVI-D, S-Video, композитный; носители — внутренний диск 500 ГБ, DVD-R, USB-носитель и сетевой сервер по CIFS.
• MediCapture MediCap USB300 — запись до 1920×1080 в H.264/MPEG4, стоп-кадры в JPG, TIFF, BMP и DICOM; входы DVI, HD-SDI, S-Video, композитный; носители — внутренний диск, USB-накопитель, сетевой диск.

Видеопринтер и расходники

Для снимков в протокол в эндоскопии обычно используют цветную печать формата A6 — в каталоге две модели Sony с одинаковой печатью и разным подключением.

• Sony UP-25MD — цветной термосублимационный принтер, около 423 dpi, формат A6; аналоговые входы (композитный BNC, S-Video, компонентный RGB/YPbPr SD и HD) плюс USB 2.0 — вариант для стоек с аналоговым видеовыходом.
• Sony UP-D25MD — та же печать (термосублимация, около 423 dpi, A6), но только цифровое подключение по USB 2.0 — для стойки или ПК с USB-выходом.

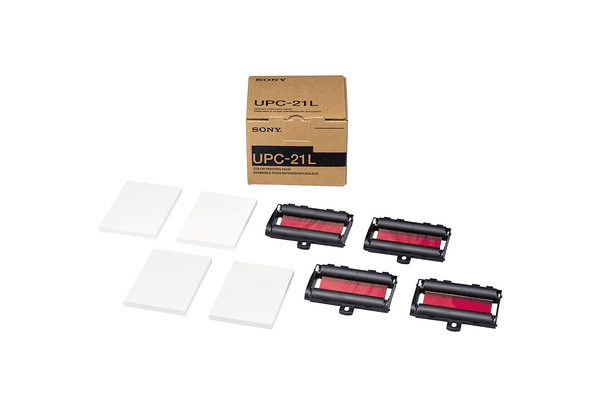

• Расходники для цветной печати — комплекты Sony UPC-21S (A6, малая упаковка) и Sony UPC-21L (A6, 200 листов носителя и 4 красящих ленты, размер листа 144×100 мм). Соответствие комплекта модели принтера подтвердим в КП.

Если протокол оформляется чёрно-белыми снимками, подойдёт компактный Sony UP-X898MD: прямая термопечать, 325 dpi, 256 градаций серого, формат A6, гибридное подключение (аналоговое видео + USB). Бумага — рулоны серии UPP-110: UPP-110S (стандартная, 110 мм × 20 м, около 215 отпечатков), UPP-110HG (глянцевая) и UPP-110HD (высокой плотности).

Что учесть при выборе

• Диагональ. 24″ — базовый вариант, если монитор стоит рядом с рабочим местом врача; 27″ — когда экран вынесен на кронштейн дальше от врача или на него смотрят несколько человек.
• Входы под стойку. Сверьте видеовыходы эндоскопического процессора с входами монитора и рекордера. Sony LMD-2435MD/2735MD и KTC 24A30 принимают SDI, DVI, RGB, S-Video и композитный сигнал; NDS EndoVue Plus 24 HD — 3G-SDI и DVI-I; HDMI среди перечисленных мониторов не заявлен, но есть у рекордеров TEAC UR-4MD и Sony HVO-550MD. Если сигнал нужно передать дальше, на второй экран или рекордер, берите модели с видеовыходами: NDS EndoVue 24 (DVI-D), KTC 24A30 и 27A31 (SDI, DVI, S-Video, YPbPr), MediCap USB300 (DVI).
• Носители записи. TEAC UR-4MD пишет одновременно на внутренний диск, USB-носитель и сетевой сервер — резервная копия без действий оператора; Sony HVO-550MD добавляет DVD-R; MediCap USB300 сохраняет стоп-кадры в DICOM, если снимки должны уходить в PACS.
• Формат печати и расходники. Все три принтера печатают A6. У цветной печати расходник — комплект носитель + красящие ленты (UPC-21L — 200 отпечатков), у чёрно-белой — рулон термобумаги (UPP-110S — около 215 отпечатков). Стоимость снимка считайте по ценам в каталоге расходников: у цветной печати она выше, поэтому заранее решите, какие снимки нужны в цвете.
• Документы. По запросу предоставим копии документов на медизделия: декларации, регистрационные удостоверения при наличии у производителя, паспорта, инструкции.

Как проходит поставка

1. Заявка — через форму на сайте, по телефону +7 495 662 67 65 или на info@atris-med.ru. Укажите модель стойки и её видеовыходы — сразу подберём совместимые интерфейсы.
2. Коммерческое предложение — в течение рабочего дня: состав комплекта, цены, наличие и сроки поставки.
3. Договор — для государственных клиник по 44-ФЗ, для организаций по 223-ФЗ, для частных клиник по прямому договору. Условия работы с юрлицами — на странице B2B.
4. Поставка и подключение. Доставляем по России; подключение к эндоскопической стойке, ввод в эксплуатацию и обслуживание организуем через партнёров и авторизованные сервисные центры (Сервис).

Sony и NDS поставляем как официальный дистрибьютор; мониторы KTC, рекордеры TEAC и MediCapture — из нашего каталога. Комплект можно собрать и из других позиций разделов мониторы, видеорекордеры и видеопринтеры — подскажем по телефону.

Подборки по теме: мониторы 24 дюйма, мониторы 27 дюймов, цветные видеопринтеры, бумага для видеопринтеров. Разборы в блоге: цветной видеопринтер для эндоскопии, как выбрать медицинский видеорекордер, видеопринтер для УЗИ и эндоскопии.
