Медицинский монитор с SDI-входом: SD, HD, 3G и 12G-SDI, сквозной выход, адаптеры и конвертеры

SDI-монитор в медицине — это монитор, который принимает несжатое цифровое видео по коаксиальному кабелю с разъёмом BNC, как его отдают хирургические и эндоскопические камеры. Главное при выборе — не само слово «SDI» в спецификации, а его версия: SD-, HD-, 3G- или 12G-SDI должны совпадать у источника и монитора, иначе картинки не будет или она придёт в пониженном разрешении. Специалисты Атрис Мед разбирают, чем различаются версии SDI, зачем нужен сквозной выход, что делать, если SDI у монитора нет, и какие модели с входом SDI есть в каталоге.

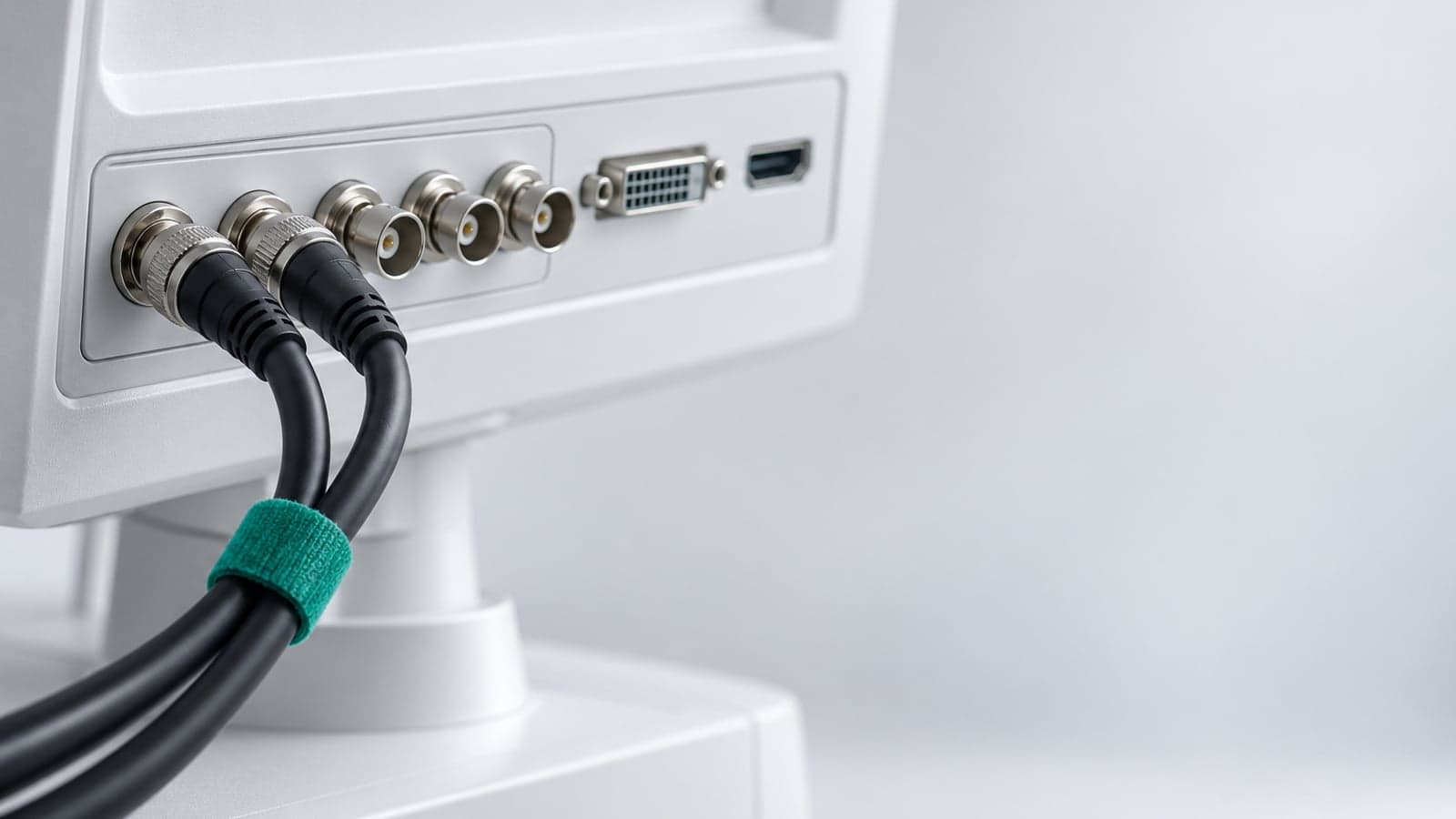

Что такое SDI и почему он прижился в операционной

SDI (Serial Digital Interface, последовательный цифровой интерфейс) пришёл в медицину из телевидения. Видео идёт без сжатия по одному коаксиальному кабелю с волновым сопротивлением 75 Ом, а разъём BNC фиксируется поворотом байонета. Для операционной это три практических преимущества:

• Разъём не выпадает. BNC защёлкивается, и кабель не выдернуть случайным движением тележки или стойки — в отличие от HDMI, который держится только на трении.
• Длина линии. Коаксиальный кабель передаёт сигнал на расстояния, на которых HDMI и DisplayPort без усилителей не работают: от камерного блока в стойке до монитора на потолочной консоли или на стене. Допустимая длина зависит от версии SDI и качества кабеля — чем выше скорость потока, тем короче линия. Для примера: в карточке адаптера Sony BKM-220D заявлена дальность передачи SD-SDI до 200 м.
• Сквозной выход. Многие мониторы и адаптеры имеют SDI-выход, на который повторяется входной сигнал. Так одну камеру выводят на второй монитор ассистента или на видеорекордер без отдельного разветвителя.

Поэтому SDI — типовой выход хирургических камер: например, у Sony MCC-500MD видеовыходы 3G-SDI, HDMI и аналоговые. Другие камеры — в разделе «Медицинские видеокамеры». Сравнение SDI с DVI, HDMI и DisplayPort мы подробно разбирали в статье «Медицинский монитор с DVI-входом»; здесь — только о SDI.

Версии SDI: что значат SD, HD, 3G и 12G

Версии различаются скоростью потока, а значит — максимальным форматом изображения. Значения ниже — из стандартов SMPTE:

• SD-SDI (SMPTE 259M) — 270 Мбит/с, видео стандартной чёткости 576i/480i. Встречается у камер и стоек прошлых поколений.
• HD-SDI (SMPTE 292M) — 1,485 Гбит/с, Full HD с чересстрочной развёрткой 1080i и 720p. Долгое время был основным форматом эндоскопии.
• 3G-SDI (SMPTE 424M) — 2,97 Гбит/с, прогрессивный Full HD 1080p с частотой 50/60 кадров в секунду. Сегодня самый распространённый вход хирургических Full HD-мониторов.
• 12G-SDI (SMPTE ST 2082) — 11,88 Гбит/с, 4K UHD 2160p по одному кабелю.

Версии обратно совместимы снизу вверх: вход 3G-SDI, как правило, принимает и HD-, и SD-SDI, а 12G-SDI — младшие версии. Наоборот — нет: 4K-сигнал камеры по 12G-SDI монитор с входом 3G-SDI не покажет. Поэтому в спецификации часто пишут списком: «SD/HD/3G-SDI» или «12G/3G-SDI».

Есть и промежуточный вариант для 4K — Quad-link 3G-SDI: изображение 4K делится на четыре потока и передаётся по четырём кабелям 3G-SDI. Способов деления два — квадрантами (square division) или чередованием пикселей (2SI, two-sample interleave), и камера с монитором должны работать в одном режиме. Такой вход есть, например, у NDS Radiance Ultra 4K 32 (90R0116): по карточке он поддерживает оба формата для совместимости с 4K-эндоскопическими камерами.

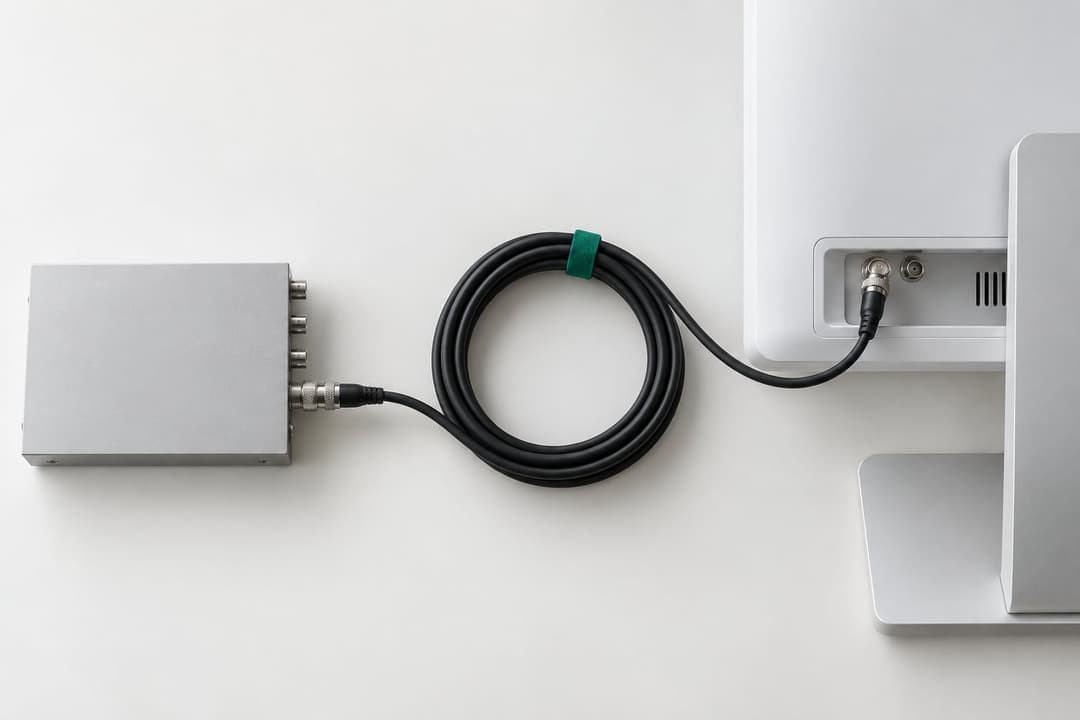

Маршрут сигнала: источник → конвертер или сквозной выход → коаксиальная линия с BNC → монитор.

Какую версию SDI принимают мониторы из каталога

Признак «SDI» в карточке ещё не означает 4K или даже 1080p — смотрите строку «Входы». Ниже — по данным спецификаций.

12G-SDI: 4K по одному кабелю

• Sony LMD-X310MD — 31″, 4096 × 2160, входы 12G/3G-SDI, HDMI, DisplayPort, DVI-D; выход 12G/3G-SDI сквозной.
• Sony LMD-X310MT — 31″ 4K с поддержкой 3D, входы 12G/3G-SDI, HDMI, DisplayPort, DVI-D.
• Sony LMD-X550MD — 55″, 3840 × 2160, входы 12G/3G-SDI, HDMI, DisplayPort, DVI-D.
• KTC 27A30-S — 27″, 3840 × 2160, входы оптический, 12G-SDI, DVI, HDMI, 2 × DP; выходы 12G-SDI и DVI.
• KTC 32A30-S — 31,5″, 3840 × 2160, входы 12G-SDI, 4 × 3G-SDI, 3 × HDMI, 2 × DP; выходы HDMI, SDI, RS232.
• KTC 86C20 — дисплей 85,6″ 4K: 3G- и 12G-SDI только опционально, в версии H.

3G-SDI: прогрессивный Full HD (и 4K через несколько входов)

• FSN FS-L3202D — 32″ Full HD, 2 входа и 2 выхода SD/HD/3G-SDI плюс DVI-D, VGA и аналоговые входы.
• FSN FS-P2404D (24″, 1920 × 1200) и FS-P2604D (26″, Full HD) — вход SD/HD/3G-SDI.
• FSN FS-P3102DS — 31,5″ 4K, 4096 × 2160, четыре входа и четыре выхода 3G-SDI, плюс HDMI 2.0, два DisplayPort и DVI.
• FSN FS-L5501D — 55″ Full HD, вход и выход SD/HD/3G-SDI.
• FSN FS-L5502D — 55″ 4K UHD, 4 входа SD/HD/3G-SDI, 4 DVI-D, 2 DisplayPort.
• NDS EndoVue Plus 24 HD (90K0088) — 24″, 1920 × 1200, входы 3G-SDI и DVI-I.
• NDS Radiance G2 24 (90R0063) — 24″, 2 входа 3G-SDI, опционально оптический вход.
• NDS Radiance Ultra 32 (90R0107) — 31,5″ Full HD, вход и выход 3G-SDI на BNC, DVI-I, DVI-D, VGA, S-Video, композитный.
• Sony LMD-X2705MD — 27″ 4K, входы HDMI, DisplayPort, DVI-D и 3G/HD-SDI. Это 4K-монитор, но SDI-вход у него 3G: 4K-источник подключают по HDMI или DisplayPort. Его вариант без SDI — Sony LMD-X2700MD.

HD-SDI и SDI без указания версии

• NDS EndoVue 19″ (90K0016) — 19″, 1280 × 1024, HD-SDI, DVI, VGA, S-Video, BNC с поддержкой SD/HD-сигналов.
• Sony LMD-2435MD (24″) и Sony LMD-2735MD (27″) — Full HD, вход SDI вместе с композитным, S-Video, HD-15 и DVI-D. Версия SDI в карточках не указана — при подключении 1080p-камеры уточните её в КП.
• KTC 24A30 (24″ WUXGA) и KTC 27A31 (27″ Full HD) — вход и выход SDI без указания версии.

Модульные входы Sony: SDI добавляют платой

У части мониторов Sony SDI не встроен, а ставится сменной платой (адаптером) в слот расширения. Без платы монитор к SDI-камере не подключится — включайте её в спецификацию сразу.

• Sony LMD-1951MD — 19″, 1280 × 1024: стандартные входы композитный, Y/C, RGB, HD-15, DVI-D и два опциональных порта; 3G-SDI — через адаптер BKM-250TGM, HD-SDI — через BKM-243HSM. Есть отдельная комплектация LMD-1951MD с HD-SDI модулем BKM-243HSM.
• Sony LMD-2451MD — 24″ WUXGA, стандартные входы DVI-D и HD-15; опции HD-SDI, DVI IN-OUT или 3G HD-SDI.
• Sony LMD-2110MD — 21,5″ Full HD, HDMI и аналоговые входы; HD-SDI — с опцией BKM-341HS.
• 3D-мониторы Sony LMD-2451MT (24″) и Sony LMD-3251MT (31,5″): SDI-входы, в том числе для 3D-форматов, даёт адаптер BKM-250TGM (3G/HD/SD-SDI). У LMD-3251MT плата добавляет 2 входа и 2 выхода SDI. Эта модель снята с производства; на складе — экземпляр в комплекте с BKM-250TGM.

Под заказ есть и платы для серии LMD: BKM-220D (SD-SDI) и BKM-243HS (HD-SDI и SD-SDI) — по 2 входа BNC с выходом. Совместимость с моделью монитора проверяйте до заказа.

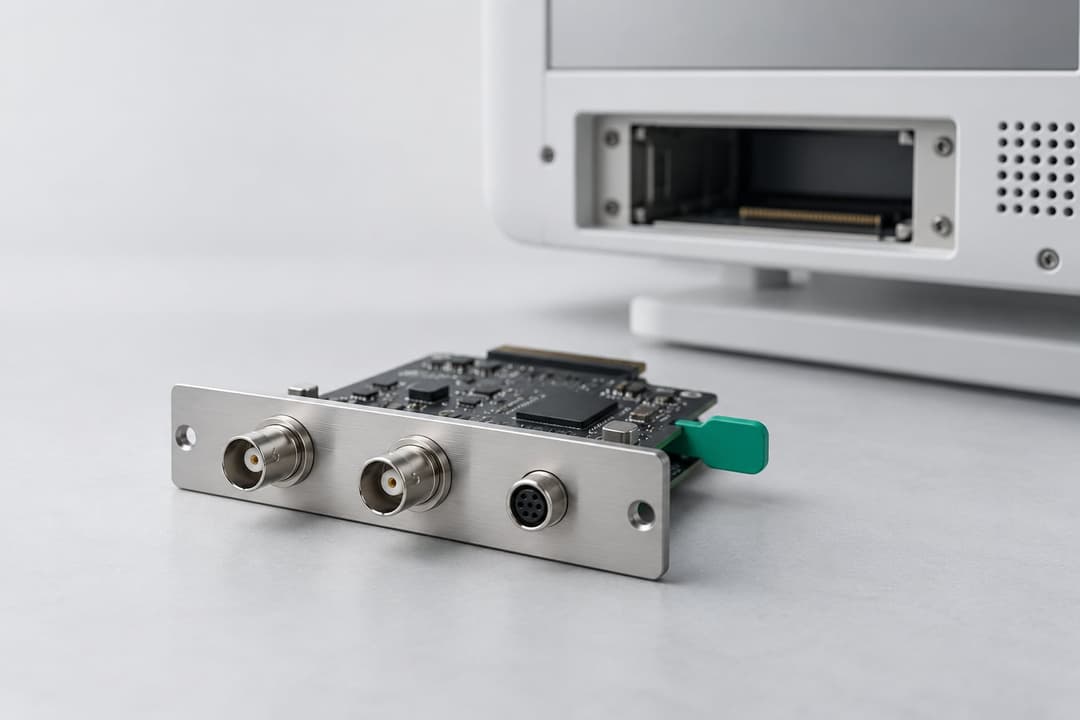

Модульный вход: SDI у части мониторов добавляется сменной платой в слот расширения.

Сквозной выход: второй монитор и запись без разветвителя

В операционной картинку с камеры обычно смотрят на двух экранах — у хирурга и у ассистента — и одновременно пишут на рекордер. Если у монитора есть SDI-выход, цепочка собирается каскадом: камера → монитор 1 → монитор 2 или рекордер. По карточкам SDI-выход есть у FSN FS-L3202D, FS-P2404D, NDS Radiance Ultra 32, Sony LMD-X310MD (12G/3G-SDI), KTC 27A30-S (12G-SDI), KTC 32A30-S, 24A30 и 27A31.

Рекордеру тоже нужен SDI-вход нужной версии: например, TEAC UR-4MD принимает SDI HD/3G, FSN IPS710A имеет вход и выход 3G-SDI, а 4K-рекордер FSN IPS740DG — вход 12G-SDI (2SI, Quad) и проходной выход 12G-SDI. Подробнее о выборе — в статье «Медицинский видеорекордер: как выбрать» и в сравнении видеорекордеров.

Если SDI нет у источника или у монитора: конвертеры FSN

Бывает обратная ситуация: в стойке старый источник с композитным или VGA-выходом, а мониторы цифровые, или источник отдаёт DVI, а до монитора удобнее тянуть коаксиальную линию. Тогда нужен конвертер:

• FSN IPS500A — универсальный видеоконвертер формата 1U. Входы: 2 × DVI-D (один — съёмный оптический Fiber DVI), 2 × D-SUB (VGA/компонентный/RGBs), BNC 3G-SDI, BNC композитный, S-Video. Выходы: DVI-D и BNC 3G-SDI. Разрешение — до WUXGA и 1080p, есть «картинка в картинке» и масштабирование.
• FSN IPS1000A ControlOR — система маршрутизации и обработки видео для операционной: 10 входов и 5 выходов, цифровые, аналоговые и оптоволоконные сигналы, масштабирование и разделение изображения. Это уже уровень интегрированной операционной, а не отдельного переходника.

Конвертер — ещё одно звено цепочки, со своим питанием и задержкой. Если источник уже отдаёт SDI нужной версии, проще и надёжнее взять монитор с таким же входом.

Когда SDI не нужен

SDI не обязателен, если источник — компьютер, рабочая станция PACS, УЗИ-аппарат или видеопроцессор с выходом DVI, HDMI или DisplayPort, а монитор стоит рядом. Для диагностических рабочих мест SDI, как правило, не используется — там важны калибровка и DICOM. Разница между этими классами — в статье «Хирургический и диагностический монитор».

Что проверить перед покупкой и вписать в ТЗ

1. Версию SDI выхода камеры (SD, HD, 3G, 12G или Quad-link 3G) и формат: 1080i, 1080p, 2160p.
2. Версию SDI входа монитора — не ниже, чем у источника. «SDI» без версии в ТЗ — источник проблем при приёмке.
3. Для 4K — один кабель 12G-SDI или четыре 3G-SDI; при Quad-link — режим деления (2SI или квадранты), одинаковый у камеры и монитора.
4. Сквозной выход — если нужен второй монитор или запись, и его версия.
5. Модульные входы — для Sony LMD с опциональными платами укажите конкретный адаптер в спецификации.
6. Длина и тип кабеля — для 3G и 12G-SDI коаксиальный кабель должен быть рассчитан на соответствующую скорость.
7. Остальные входы — DVI, HDMI, DisplayPort, аналоговые: монитор часто обслуживает несколько источников.

Что есть в каталоге

Все модели из статьи — в подборке «Медицинские мониторы с входом SDI», отдельно — Sony и 4K-мониторы. Цены ориентировочные, точная стоимость — в КП. В наличии:

• Full HD с SDI: Sony LMD-2435MD — 376 386 ₽, Sony LMD-2735MD — 398 043 ₽, NDS EndoVue Plus 24 HD — 400 223 ₽, NDS Radiance Ultra 32 — 633 445 ₽, FSN FS-L3202D — 538 428 ₽, KTC 24A30 — 276 490 ₽.
• 4K с 12G-SDI: KTC 27A30-S — 477 652 ₽, KTC 32A30-S — 595 781 ₽, Sony LMD-X310MT (3D) — 2 037 297 ₽.
• 4K с 3G-SDI: Sony LMD-X2705MD — 607 765 ₽.
• SDI через плату: Sony LMD-1951MD — 345 142 ₽, LMD-2451MD — 519 767 ₽, LMD-2451MT — 519 853 ₽; адаптер BKM-250TGM — цена по запросу.
• Конвертеры: FSN IPS500A — 219 001 ₽, IPS1000A — 1 161 993 ₽.

Под заказ — в том числе Sony LMD-X310MD (цена по запросу), LMD-X550MD — 989 972 ₽ и NDS Radiance Ultra 4K 32 — 1 222 378 ₽. Атрис Мед — официальный дистрибьютор Sony и NDS; оборудование поставляем с документами, необходимыми для ввода в эксплуатацию.

Частые вопросы

Покажет ли монитор с 3G-SDI сигнал 4K-камеры?

По одному кабелю — нет: 4K по одному кабелю передаёт 12G-SDI. Если камера умеет выдавать 4K по четырём кабелям 3G-SDI (Quad-link), нужен монитор с таким входом, например NDS Radiance Ultra 4K 32. Если камера может выдавать по 3G-SDI сигнал Full HD, монитор с 3G-SDI покажет изображение, но в Full HD.

Можно ли подключить SDI-камеру к монитору только с HDMI или DVI?

Только через активный конвертер: SDI и HDMI/DVI — разные сигналы, пассивного переходника между ними нет. Медицинский вариант — FSN IPS500A: он принимает 3G-SDI и выдаёт DVI-D, а также переводит DVI и аналоговые сигналы в 3G-SDI.

Зачем монитору SDI-выход?

Чтобы передать тот же сигнал дальше — на второй монитор или видеорекордер — без разветвителя. Проверьте версию выхода: у Sony LMD-X310MD он 12G/3G-SDI, у FSN FS-L3202D — SD/HD/3G-SDI.

У Sony LMD-1951MD нет SDI в стандартных входах — его можно использовать с эндоскопом?

Да, если источник отдаёт композитный, Y/C, RGB или DVI-D сигнал. Для SDI-источника нужна плата: в каталоге есть готовая комплектация LMD-1951MD с HD-SDI модулем BKM-243HSM.

Подберём монитор под вашу камеру

Пришлите модель камеры или видеопроцессора и схему стойки — специалисты Атрис Мед проверят совместимость по версии SDI и подготовят КП в течение рабочего дня. Оставить заявку или позвонить: +7 495 662-67-65. Для закупок по 44-ФЗ поможем с обоснованием НМЦК.
