Медицинские видеорекордеры: сравнение TEAC UR-4MD, FSN IPS700A, Sony HVO и MediCap по характеристикам

В статье «Медицинский видеорекордер: как выбрать» мы разбирали, чем регистратор для операционной отличается от бытового и на какие параметры смотреть. Здесь — следующий шаг: сравнение конкретных моделей из каталога «Медицинские видеорекордеры» по характеристикам, которые производители указывают в спецификациях. В категории десять моделей четырёх брендов — TEAC, FSN, Sony и MediCapture; на момент публикации в наличии в Москве две: TEAC UR-4MD и FSN IPS700A, остальные поставляются под заказ. Специалисты Атрис Мед свели их в один обзор, чтобы было видно, чем они реально различаются.

Какие модели сравниваем

• TEAC UR-4MD — Full HD 1080p60, HDD 500 ГБ / 1 ТБ, входы HDMI, DVI-D, SDI (HD/3G), S-Video, композитный. В наличии.
• FSN IPS700A — Full HD, HDD 1 ТБ, входы DVI-D, RGB, S-Video, композитный; сенсорный планшет управления. В наличии.
• FSN IPS710A — Full HD 1080p60, HDD 1 ТБ, DVI-D и 3G-SDI, DICOM Store SCU.
• FSN IPS720 — Full HD 1080p60, HDD 2 ТБ, HDMI 2.0 / DisplayPort 1.4 / 3G-SDI, DICOM, HL7, MPPS.
• FSN IPS740DG — 4K (до 4096 × 2160p60), HDMI 2.0 / DisplayPort 1.4 / 12G-SDI.
• Sony HVO-550MD — HD 720p (версия Full HD — до 1080i), HDD 500 ГБ + DVD-R, входы HDMI, DVI-D, S-Video, композитный.
• Sony HVO-1000MD — Full HD, HDD 320 ГБ + Blu-ray/DVD, HD-SDI, DVI-D, SD-SDI, стриминг по сети.
• Sony DVO-1000MD — DVD-рекордер MPEG-2 с HDD 80 ГБ, запись до 3 часов на диск.
• MediCap USB300 — HD до 1920 × 1080, снимки JPG/TIFF/BMP/DICOM, входы DVI, HD-SDI, S-Video, композитный.
• MediCap USB200 — стандартная чёткость (PAL/NTSC), MPEG-2, HDD 320 ГБ, входы DVI, HD-SDI, S-Video, композитный.

Разрешение и формат записи

Главная линия раздела проходит по разрешению. Полноценные 1920 × 1080 при 60 кадрах прогрессивно пишут TEAC UR-4MD, FSN IPS710A и FSN IPS720 — это тот уровень, который нужен для лапароскопии и артроскопии с современными Full HD-камерами. FSN IPS700A и Sony HVO-1000MD также записывают Full HD; MediCap USB300 — до 1920 × 1080. Sony HVO-550MD в базовой версии пишет 1280 × 720p, а в модификации Full HD — до 1080i (чересстрочно), что стоит учитывать при подключении к камерам 1080p.

Единственный рекордер с 4K в каталоге — FSN IPS740DG: до 3840 × 2160 и 4096 × 2160 при 60 Гц, включая захват стоп-кадров в 4K. Он нужен только в связке с 4K-камерой и 4K-монитором — с Full HD-источником преимущества не будет.

Два устройства относятся к предыдущему поколению по формату: Sony DVO-1000MD пишет MPEG-2 на DVD+RW и встроенный диск 80 ГБ, а MediCap USB200 — видео стандартной чёткости (PAL/NTSC) в MPEG-2. Их имеет смысл рассматривать, если источник сигнала аналоговый (старый УЗИ-аппарат, интраоральная камера) и требования к архиву невысокие.

Форматы файлов у Full HD-моделей близки: H.264 в контейнере MP4/AVCHD у TEAC UR-4MD и Sony HVO-550MD/HVO-1000MD, AVI/MOV с кодеком H.264 у FSN IPS710A, H.264/MPEG-4 у MediCap USB300. Битрейт у TEAC и Sony HVO-550MD выбирается из трёх ступеней (14 / 8 / 4 Мбит/с для HD), у HVO-1000MD — 18 / 8 / 4 Мбит/с.

Видеовходы: что к чему подключается

Набор входов определяет, встанет ли рекордер в существующую стойку без переходников. По спецификациям:

• SDI (HD/3G) — TEAC UR-4MD, FSN IPS710A (3G-SDI), FSN IPS720 (3G-SDI), Sony HVO-1000MD (HD-SDI и SD-SDI), MediCap USB300 и USB200 (HD-SDI). У FSN IPS740DG — 12G-SDI для 4K.
• DVI-D — есть почти у всех: TEAC UR-4MD, FSN IPS700A, IPS710A (с проходным выходом), Sony HVO-550MD, HVO-1000MD, MediCap USB300/USB200 (DVI с RGB через адаптер).
• HDMI — TEAC UR-4MD, Sony HVO-550MD, FSN IPS720 и IPS740DG (HDMI 2.0). У FSN IPS700A, IPS710A и Sony HVO-1000MD HDMI нет.
• DisplayPort — только FSN IPS720 и IPS740DG (DP 1.4).
• Аналоговые входы (S-Video, композитный, RGB) — у TEAC UR-4MD, FSN IPS700A (включая RGB D-Sub15), Sony HVO-550MD, HVO-1000MD, MediCap USB300/USB200. У FSN IPS720 и IPS740DG аналоговых входов нет.

Практический вывод: если в операционной стоит хирургическая камера с SDI-выходом (например, к мониторам с SDI-входом сигнал идёт по коаксиалу), подойдут TEAC UR-4MD, FSN IPS710A/IPS720 или Sony HVO-1000MD. FSN IPS700A и Sony HVO-550MD рассчитаны на DVI/HDMI-источники — эндоскопические процессоры, УЗИ, микроскопы с цифровым выходом. Про сам интерфейс DVI и совместимость по нему — в статье «Медицинский монитор с DVI-входом».

Носители и резервная запись

Для медицинской записи важна не ёмкость диска сама по себе, а возможность писать одновременно на два носителя, чтобы сбой одного не уничтожил запись операции. Такой режим заявлен у TEAC UR-4MD (внутренний HDD + USB-носитель + сетевой сервер CIFS одновременно), FSN IPS710A (HDD 1 ТБ + внешний носитель), FSN IPS720 (HDD 2 ТБ + USB-накопитель), FSN IPS740DG (HDD 4 ТБ + USB-накопитель), Sony HVO-1000MD (HDD 320 ГБ + Blu-ray/DVD + USB + сервер FTP/CIFS) и Sony HVO-550MD (HDD 500 ГБ и параллельно USB, сетевой сервер CIFS или встроенный DVD-привод).

FSN IPS700A устроен иначе: запись идёт на встроенный накопитель 1 ТБ, а экспорт — на CD, DVD, Blu-ray, USB-флеш или FTP-сервер. MediCap USB300 пишет на встроенный диск, внешний USB-накопитель или сетевой диск; по данным производителя, внутреннего диска хватает примерно на две недели HD-видео. Запись на оптический диск сохранилась у четырёх моделей: DVD-R в Sony HVO-550MD, Blu-ray/DVD в HVO-1000MD, DVD+RW в DVO-1000MD и экспорт на CD/DVD/Blu-ray у FSN IPS700A — если в клинике принято отдавать пациенту диск, это по-прежнему аргумент.

DICOM, PACS и больничная сеть

Если запись должна попадать в PACS с привязкой к пациенту, а не лежать файлами на диске, набор моделей сужается. FSN IPS720 и IPS740DG заявляют самый полный стек: DICOM Store (у IPS740DG — для изображений и видео), списки модальностей (Modality Worklist), MPPS и HL7; у IPS720 — ещё и прямой доступ к PACS. FSN IPS710A — DICOM Store SCU, списки модальностей и ПО FSN VACS для отправки DICOM-снимков в PACS. MediCap USB300 сохраняет стоп-кадры в DICOM наряду с JPG/TIFF/BMP. FSN IPS700A производитель позиционирует как совместимый с требованиями HIPAA, а экспорт ведёт на FTP-сервер.

TEAC UR-4MD и Sony HVO работают с сетью на уровне файлов: запись на сетевой сервер по CIFS (у HVO-1000MD — ещё FTP и прямая трансляция видео за пределы операционной). Для архива «файлы по папкам пациентов» этого достаточно, для полноценной интеграции с PACS потребуется промежуточное ПО.

Управление во время операции

Хирург не должен отвлекаться на рекордер, поэтому производители выносят запуск записи на внешние органы управления. TEAC UR-4MD запускает запись одной кнопкой и показывает сигнал на встроенном 3,5-дюймовом экране. FSN IPS700A комплектуется сенсорным планшетом управления, а запись и захват можно запускать с кнопок головки эндоскопического штатива или ножной педали (аксессуар). У MediCap USB300 и USB200 — стандартные разъёмы 3,5 мм для ножной педали и триггера (отдельно для фото и видео) и 2,5-дюймовый экран для контроля сигнала. FSN IPS720 управляется с переднего ЖК-экрана, с внешнего монитора (тач, мышь, клавиатура) или педалью, IPS710A — с переднего 3,5-дюймового экрана и по RS-232C, а у 4K-модели IPS740DG — встроенный 5-дюймовый сенсорный экран или внешний монитор.

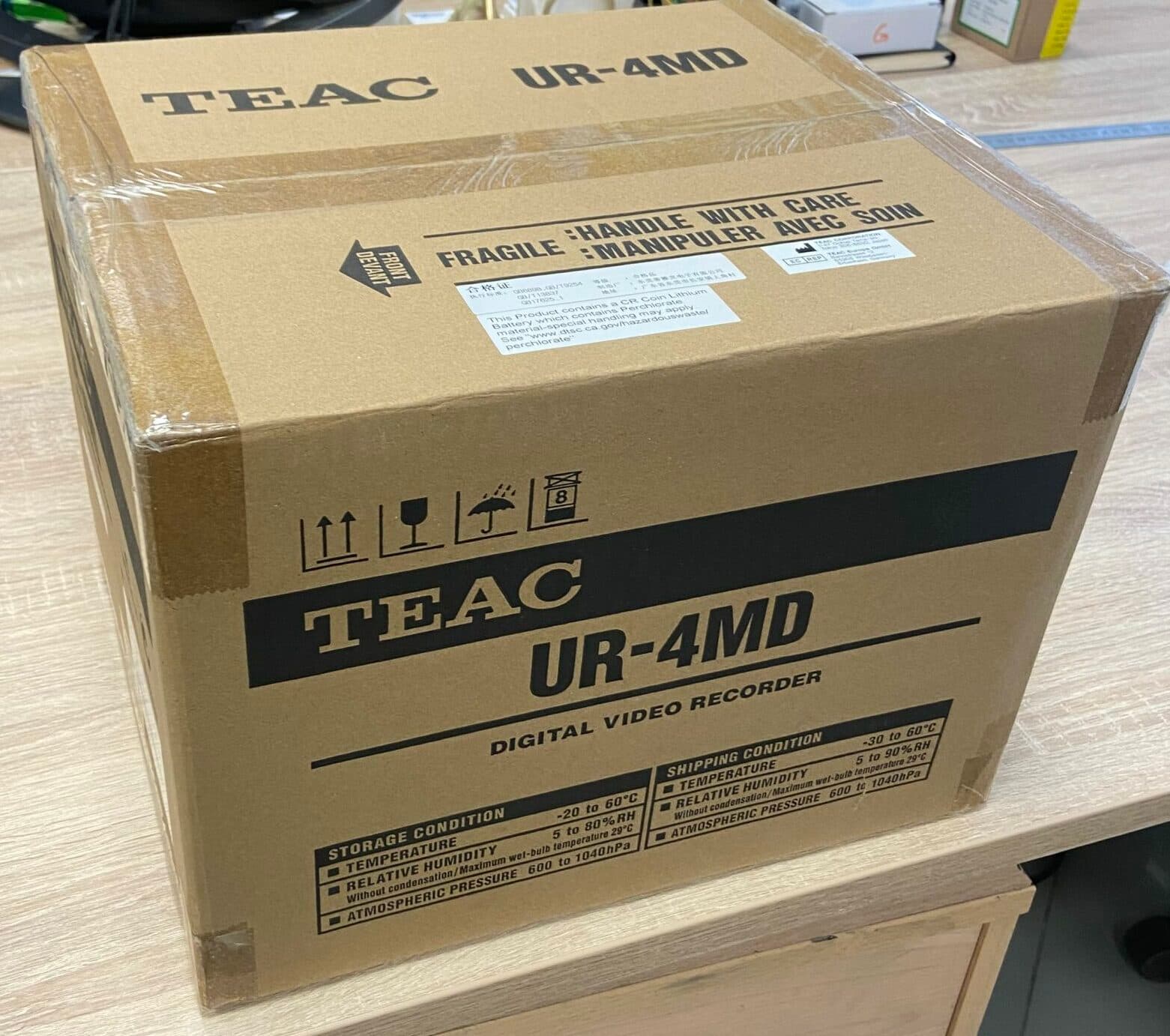

TEAC UR-4MD: входы HDMI, DVI-D, SDI, S-Video и композитный, одновременная запись на HDD, USB и сетевой сервер.

Что выбрать: сценарии

• Операционная с Full HD-камерой по SDI, нужен рекордер сегодня — TEAC UR-4MD: единственная модель в наличии с SDI, HDMI и DVI-D одновременно и тройной резервной записью.
• Эндоскопический кабинет с DVI-процессором, управление с педали и штатива — FSN IPS700A (в наличии) или Sony HVO-550MD, если нужен диск DVD-R для пациента.
• Интеграция с PACS и рабочими списками — FSN IPS710A (DICOM Store SCU, worklist) или FSN IPS720 (плюс MPPS и HL7).
• 4K-операционная — FSN IPS740DG с 12G-SDI, HDMI 2.0 и DisplayPort 1.4; в паре с 4K-мониторами Sony LMD-X310MT/LMD-X2705MD.
• Аналоговый источник (старый УЗИ, интраоральная камера) и минимальный бюджет — MediCap USB200 или Sony DVO-1000MD с записью на DVD.
• Много источников в одной стойке, включая аналоговые — Sony HVO-1000MD: HD-SDI, SD-SDI, DVI-D, композитный и S-Video плюс Blu-ray и стриминг.

Типовые связки «монитор + рекордер + камера» под задачи описаны в решениях «Видеофиксация операций и исследований» и «Оснащение эндоскопического кабинета».

Частые вопросы

Какие рекордеры есть в наличии в Москве?

На момент публикации — TEAC UR-4MD и FSN IPS700A. Остальные восемь моделей поставляются под заказ; актуальное наличие и цены — в карточках товаров и в коммерческом предложении, которое мы готовим в течение рабочего дня.

Можно ли подключить HDMI-источник к рекордеру без HDMI-входа?

К DVI-D-входу (FSN IPS700A, IPS710A, Sony HVO-1000MD) HDMI-источник подключается пассивным переходником HDMI–DVI: видеосигнал у этих интерфейсов одинаковый, теряется только звук. Для SDI-входа потребуется активный конвертер.

Нужен ли рекордер, если камера уже пишет видео сама?

Встроенная запись камеры или УЗИ-аппарата обычно не даёт одновременной резервной копии, не подписывает записи данными пациента и не выгружает их в PACS. Медицинский рекордер решает именно эти задачи — и пишет со всех источников стойки, а не с одного.
