Видеофиксация операций и исследований: рекордер, камера, хранение

Зачем клинике видеофиксация

Запись операций и исследований решает три задачи. Обучение: ординаторы разбирают реальные вмешательства по видео, а PTZ-камера с IP-потоком транслирует операцию в учебный класс. Разбор случаев: запись пересматривают на клинических конференциях, сравнивают технику, анализируют осложнения. Документирование: видео и стоп-кадры прикладывают к истории болезни или передают пациенту.

Сроки и порядок хранения записей определяются внутренними регламентами учреждения, поэтому объём накопителя и способ архивирования — сетевой сервер, USB-носитель или оптический диск — стоит определить до выбора модели.

Типовой состав комплекта

Наличие указано на момент публикации.

Рекордер

• TEAC UR-4MD — в наличии. Full HD 1920×1080 60p, входы HDMI, DVI-D, SDI (HD/3G), S-Video и композитный. Пишет одновременно на внутренний диск (500 ГБ или 1 ТБ), внешний USB-носитель и сетевой сервер по CIFS; встроенный 3,5-дюймовый экран для контроля. Стриминга нет.

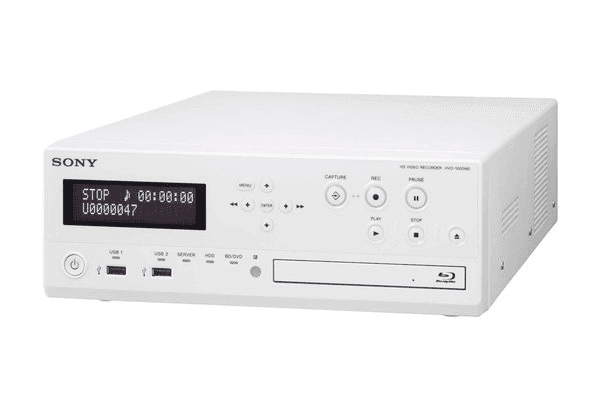

• Sony HVO-1000MD — под заказ. Full HD, входы HD-SDI, SD-SDI, DVI-D, композитный и S-Video. Одновременная запись на внутренний диск 320 ГБ, Blu-ray/DVD, USB-носитель и сетевой сервер (FTP/CIFS); есть прямая трансляция по сети.
• FSN IPS740DG — под заказ. Запись до 4096×2160p 60 Гц, входы HDMI 2.0, DisplayPort 1.4 и 12G-SDI, внутренний диск 4 ТБ с параллельной записью на USB-накопитель. Поддерживает DICOM Store, Modality Worklist, MPPS и HL7.

Для Full HD-стойки с выходом DVI-D или RGB подойдёт и FSN IPS700A (в наличии): накопитель 1 ТБ, экспорт на CD/DVD/Blu-ray, USB и FTP, ножная педаль — как аксессуар.

Источник сигнала

Если у стойки или микроскопа уже есть видеовыход, рекордер подключается напрямую. Камера нужна для микроскопа с креплением C-mount, обзорной съёмки поля и трансляции. Все видеокамеры Sony в каталоге — под заказ.

• Sony MCC-500MD — камерная головка с блоком управления, сенсор Exmor CMOS, Full HD 1080/60p. C-mount для хирургических микроскопов и щелевых ламп, выходы 3G-SDI и HDMI; головку можно отнести от блока до 20 м опциональным кабелем.
• Sony MCC-3000MT — две головки с тремя 1/2-дюймовыми сенсорами каждая, 3D и 2D Full HD 1080i, C-mount для микроскопии; головка массой около 90 г.

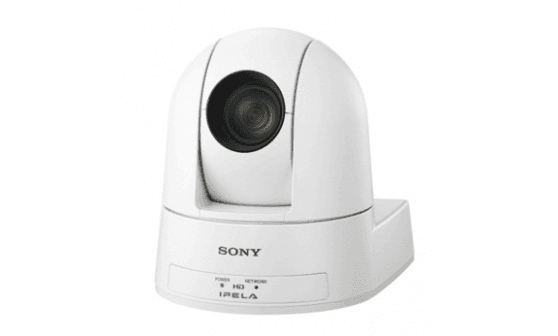

• Sony SRG-300SE — PTZ-камера Full HD 60p с 30-кратным оптическим зумом, одновременно выдаёт 3G-SDI и IP-поток H.264, управляется по VISCA через сеть. 4K-модель серии — SRG-X400.

Монитор

• Sony LMD-2735MD — 27″ Full HD, входы SDI, DVI-D, RGB, S-Video и композитный, класс защиты IPX1. В наличии.
• Sony LMD-X2705MD — 27″ 4K 3840×2160, входы HDMI, DisplayPort, DVI-D и 3G/HD-SDI. В наличии.
• NDS Radiance Ultra 32 (90R0107) — 31,5″ Full HD, входы 3G-SDI, DVI-I, DVI-D, VGA, S-Video и композитный, защитное стекло на всю панель. В наличии.

Печать стоп-кадров

• Sony UP-X898MD — чёрно-белый термопринтер A6, 325 dpi, 256 градаций серого, аналоговый вход и USB, бумага серии UPP-110. В наличии.
• Sony UP-25MD — цветной термосублимационный принтер A6 (около 423 dpi), аналоговые входы (композитный, S-Video, RGB/YPbPr) и USB. В наличии. Версия только с USB — UP-D25MD, под заказ.

Что учесть при выборе

• Разрешение записи. Большинство рекордеров каталога пишут Full HD 1920×1080; 4K до 4096×2160p 60 Гц — только FSN IPS740DG. Камера Full HD не даст 4K-запись.
• Входы. Сверьте выход стойки или камеры с входами рекордера: SDI (HD/3G у UR-4MD и HVO-1000MD, 12G у IPS740DG), DVI-D, HDMI, DisplayPort (IPS740DG, IPS720) или аналоговые S-Video и композитный.
• Носители и архив. Внутренний диск от 320 ГБ до 4 ТБ, USB-носитель, оптические диски (Blu-ray/DVD у HVO-1000MD, CD/DVD/Blu-ray у IPS700A) и сетевой сервер по CIFS или FTP.
• Резервирование. UR-4MD, HVO-1000MD, IPS740DG, IPS710A и IPS720 пишут на внутренний диск и внешний носитель одновременно: при сбое одного носителя запись сохраняется.
• Управление. Ножная педаль предусмотрена у FSN IPS700A (аксессуар) и IPS720, у MediCap USB200 — отдельные разъёмы педали для фото и видео.
• Интеграция с PACS. Для передачи снимков в PACS нужен DICOM: FSN IPS740DG, IPS720 и IPS710A поддерживают DICOM Store и списки модальностей, MediCap USB300 сохраняет изображения в формате DICOM.

Как проходит поставка

1. Заявка через форму «Запросить КП» или по телефону +7 495 662 67 65. Укажите тип вмешательств, источник сигнала и где хранить записи.
2. Коммерческое предложение — в течение рабочего дня. Специалисты Атрис Мед подбирают комплект под интерфейсы вашей стойки.
3. Договор: с государственными учреждениями — по 44-ФЗ, с организациями — по 223-ФЗ, с частными клиниками — прямой договор поставки. Подробнее — на странице закупок по 44-ФЗ.
4. Поставка и документы. По запросу предоставим копии документов на медизделия: декларации, регистрационные удостоверения при наличии у производителя, паспорта, инструкции.

Оборудование Sony и NDS поставляем как официальный дистрибьютор. Ввод в эксплуатацию, интеграцию с сетью клиники и стойками и обслуживание организуем через партнёров и авторизованные сервисные центры.

Смотрите каталог медицинских видеорекордеров, медицинских видеокамер и подборку хирургических и эндоскопических мониторов. Подробнее о выборе регистратора — в статье «Медицинский видеорекордер: как выбрать».
