Принтер для печати на дисках в клинике: как записывать КТ, МРТ и рентген на CD, DVD и Blu-ray с Epson Discproducer

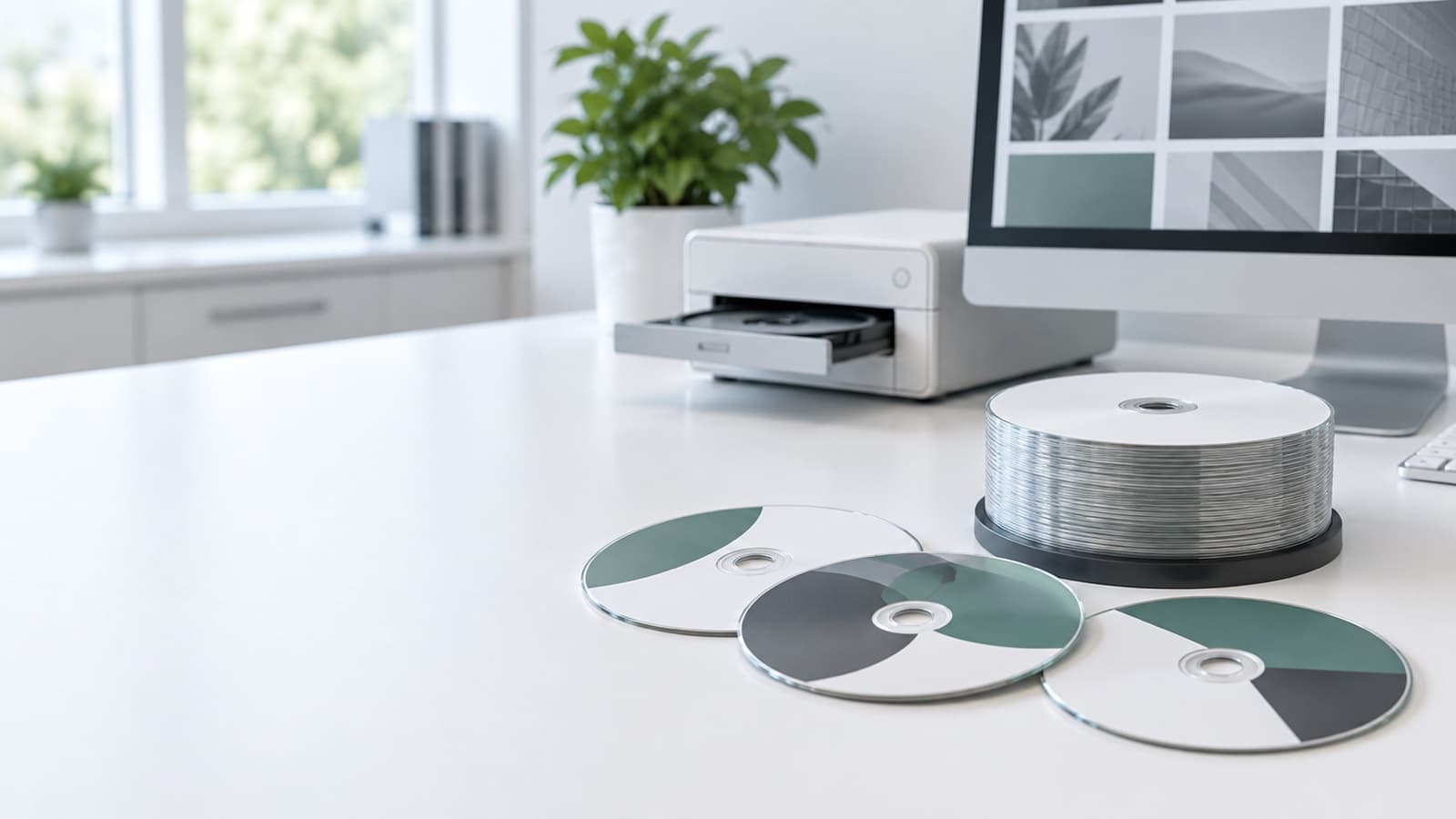

Принтер для печати на дисках в лучевой диагностике — это не офисный струйный принтер с лотком под болванку, а дисковый публикатор: устройство само берёт чистый диск, записывает на него исследование в формате DICOM, печатает на поверхности данные пациента и выкладывает готовый носитель в выходной лоток. В каталоге Атрис Мед две такие модели — Epson Discproducer PP-100III и PP-50II: обе записывают CD, DVD и Blu-ray, но различаются ёмкостью загрузки и скоростью. Ниже — зачем публикатор отделению, что кладут на диск, как устройство встраивается в работу и как выбрать между моделями.

Зачем отделению диски, если есть PACS и плёнка

Архив PACS хранит исследования внутри учреждения, но пациенту и внешнему врачу нужен носитель, который можно унести. Плёнка передаёт несколько ключевых срезов, а диск — всю серию: консультант в другой клинике может пролистать каждый срез КТ или МРТ, построить реконструкцию, сравнить с прошлым исследованием. Поэтому многие отделения совмещают оба формата: плёнку или бумажный отпечаток — в карту, диск — пациенту на руки и для передачи в другое учреждение.

Пока дисков немного, их записывает лаборант на обычном ПК: вставил болванку, дождался записи, подписал маркером. При потоке в десятки пациентов в смену это превращается в отдельную обязанность: болванки путаются, надписи от руки читаются плохо, а ошибка в подписи означает, что пациент унесёт чужое исследование. Публикатор снимает ручную часть целиком.

Чем публикатор отличается от обычного принтера для печати на дисках

Запрос «принтер для печати на дисках» в поиске ведёт в основном на маркетплейсы — к бытовым струйным принтерам с лотком для CD. Такой принтер умеет только печатать: диск нужно записать отдельно, затем вручную вставить в лоток и напечатать. Для отделения, которое выдаёт диски потоком, этого мало.

Дисковый публикатор объединяет в одном корпусе три узла:

• пишущий привод — записывает данные на CD, DVD или Blu-ray (набор форматов зависит от модели);
• струйный принтер — печатает изображение и текст прямо на поверхности диска;
• механизм подачи — роботизированно переносит диски из входного лотка в привод, затем в принтер и в выходной лоток.

Оператор загружает стопку чистых дисков и отправляет задания; дальше устройство работает само до конца очереди. За одну загрузку PP-100III принимает до 100 дисков, PP-50II — до 50.

Что записывают на диск с исследованием

Общепринятый состав диска с результатом КТ, МРТ, рентгена или УЗИ:

1. DICOM-файлы исследования — изображения со всеми метаданными: идентификатор пациента, дата, модальность, параметры сканирования.
2. DICOMDIR — индексный файл по стандарту DICOM, по которому программа просмотра находит исследования и серии на носителе. Без него часть рабочих станций не откроет диск штатным способом.
3. Программа просмотра (вьюер) — чтобы пациент или врач без специализированного ПО мог открыть снимки на обычном компьютере.

Иногда добавляют текстовое заключение и копии ключевых изображений в распространённом графическом формате. Состав определяет ПО, которое готовит задание на запись, а не сам публикатор: устройство записывает то, что ему передали. Совместимость конкретного вьюера со всеми сторонними программами просмотра никто гарантировать не может — проверяйте, как открываются ваши диски в учреждениях, куда вы их чаще всего передаёте.

Что печатают на поверхности диска

Печать на поверхности — главное отличие от подписи маркером. Обычно на диск выводят:

• ФИО пациента и дату рождения;
• дату и вид исследования (КТ органов грудной клетки, МРТ головного мозга и т. п.);
• название и контакты учреждения, логотип;
• номер исследования или штрихкод для сверки с журналом.

Поля подставляются из данных задания автоматически, поэтому надпись всегда совпадает с тем, что записано на диске. Discproducer печатает шестью цветами струйным способом — логотип и цветовое оформление по типу исследования читаются чётко. Для печати нужны диски с поверхностью, пригодной для струйной печати (printable), — их закладывают в закупку вместе с картриджами.

Как публикатор встраивается в работу отделения

Типичная схема выглядит так:

1. Рентгенолог или лаборант отмечает исследование к выдаче на диске — в PACS, МИС или на рабочей станции.
2. ПО для публикации исследований на диски формирует задание: собирает DICOM-файлы, DICOMDIR и вьюер, подставляет данные пациента в шаблон печати.
3. Задание уходит в очередь публикатора; устройство записывает и печатает диск без участия оператора.
4. Готовый диск забирают из выходного лотка и выдают пациенту или передают курьером в другое учреждение.

Ключевое звено — второй шаг. Программное обеспечение для публикации исследований на диски обычно поставляет разработчик PACS/МИС или интегратор, который обслуживает вашу медицинскую систему. Поэтому до закупки выясните у своего поставщика PACS, поддерживает ли его модуль выдачи на носителях выбранную модель Epson. При подборе мы уточняем совместимость с вашей системой — опишите её в заявке.

PP-100III и PP-50II: чем отличаются

Обе модели записывают и печатают CD, DVD и Blu-ray автоматически, печать у обеих шестицветная Micro Piezo. Разница — в ёмкости загрузки и скорости, особенно заметной на Blu-ray.

Epson Discproducer PP-100III — для большого потока

• Форматы: CD, DVD и Blu-ray.
• Производительность с записью и печатью: до 30 CD, 15 DVD или 8,5 Blu-ray в час (по данным Epson; на практике скорость зависит ещё и от объёма записываемых данных).
• Печать: шестицветная струйная, стойкими чернилами, технология Micro Piezo.
• Загрузка: до 100 дисков.

Blu-ray вмещает заметно больше данных, чем DVD. Это важно для объёмных исследований — многофазных КТ, МРТ с большим числом серий, КТ-ангиографии: там, где одно исследование не помещается на DVD, придётся либо делить его на несколько дисков, либо писать на Blu-ray.

Epson Discproducer PP-100III: запись и печать CD, DVD и Blu-ray, до 100 дисков за загрузку.

Epson Discproducer PP-50II — для умеренного потока

• Форматы: CD, DVD и Blu-ray.
• Производительность с записью и печатью: до 15 CD, 8 DVD или 3 Blu-ray в час (по данным Epson).
• Печать: шестицветная струйная, технология Micro Piezo.
• Загрузка: до 100 дисков.

PP-50II подойдёт при умеренном потоке: кабинет рентгенографии, УЗИ, отделение со сменой, в которую выдаётся ограниченное число дисков. Blu-ray она тоже пишет, но медленнее — до 3 дисков в час.

Epson Discproducer PP-50II: запись и печать CD, DVD и Blu-ray, до 50 дисков за загрузку.

Как выбирать

Цены моделей в каталоге: PP-100III — 719 046 ₽, PP-50II — 713 054 ₽; точную стоимость фиксируем в КП. Выбор определяется потоком: если в отделении есть КТ или МРТ с объёмными сериями, которые пишут на Blu-ray, либо дисков в смену много, логичнее PP-100III — 100 дисков за загрузку и до 8,5 Blu-ray в час против 50 дисков и 3 Blu-ray у PP-50II. PP-50II — вариант для отделения, где дисков немного и 15 CD или 8 DVD в час хватает с запасом.

Плёнка или диск: как совместить

Диск не отменяет твёрдую копию. Для карты пациента, консилиума или учреждения, где нет рабочей станции с просмотрщиком, по-прежнему печатают снимки на плёнку. Как выбрать принтер сухой печати, разобрано в статье «DICOM-принтер для рентгена, КТ и МРТ», а форматы и выбор плёнки — в материале о термографической плёнке. Комплект оборудования для кабинета собран в решении «Печать снимков в рентген-кабинете».

Обратная задача — перевести в цифру старый плёночный архив. Для этого в каталоге есть планшетный сканер формата A3 Epson Expression 12000XL, рассчитанный в том числе на сканирование рентгеновских снимков; он в наличии, цена — 436 564 ₽.

Что уточнить перед закупкой

• Поддержка в вашей PACS/МИС. Есть ли у разработчика модуль выдачи исследований на диски и работает ли он с выбранной моделью Epson.
• Объём одного исследования. Помещаются ли ваши типичные КТ и МРТ на DVD или нужен Blu-ray.
• Поток в смену. Сколько дисков выдаётся в день и в пиковые часы — от этого зависит, хватит ли скорости PP-50II или нужна PP-100III.
• Шаблон печати. Какие поля выводить на диск и кто их утверждает — важно для персональных данных пациента.
• Расходники. Картриджи и диски с поверхностью для струйной печати — заложите их в ту же закупку.
• Обслуживание. Кто будет менять расходники и настраивать устройство; сервисную поддержку организуем через партнёров и авторизованные сервисные центры.

Что есть в каталоге

• Epson Discproducer PP-100III — CD, DVD и Blu-ray, до 100 дисков за загрузку, до 30 CD или 8,5 Blu-ray в час, шестицветная печать Micro Piezo. Под заказ, 719 046 ₽.
• Epson Discproducer PP-50II — CD, DVD и Blu-ray, до 50 дисков за загрузку, до 15 CD или 3 Blu-ray в час, шестицветная печать Micro Piezo. Под заказ, 713 054 ₽.

Обе модели собраны в подборке Epson Discproducer; другие устройства бренда — в разделе оргтехника Epson и на странице Epson. Цены в каталоге ориентировочные, точную стоимость и срок поставки указываем в коммерческом предложении.

Частые вопросы

Можно ли записывать диски с исследованиями без публикатора?

Можно — на обычном ПК с приводом. Но запись, подпись и контроль соответствия диска пациенту тогда ложатся на лаборанта. Публикатор автоматизирует всю цепочку и печатает данные прямо на диске, поэтому при регулярной выдаче он экономит время и снижает риск перепутать носители.

Чем PP-100III отличается от PP-50II?

Обе работают с CD, DVD и Blu-ray и печатают шестью цветами. PP-100III принимает до 100 дисков за загрузку и выпускает до 30 CD, 15 DVD или 8,5 Blu-ray в час; PP-50II — до 50 дисков и до 15 CD, 8 DVD или 3 Blu-ray в час.

Какое ПО нужно для выдачи исследований на дисках?

Программа, которая формирует задание: собирает DICOM-файлы, DICOMDIR и вьюер и передаёт данные для печати на диск. Обычно её поставляет разработчик PACS/МИС или интегратор. Совместимость с вашей системой проверяем при подборе.

Откроется ли диск на любом компьютере?

Если на диск записан просмотрщик, пациент и врач смогут открыть снимки на обычном компьютере. Работу со всеми сторонними программами просмотра гарантировать нельзя — лучше заранее проверить диск в учреждениях, куда вы их передаёте чаще всего.

Запросить предложение

Опишите в заявке, какие исследования и в каком объёме вы выдаёте на дисках и какая PACS или МИС у вас установлена, — специалисты Атрис Мед подберут модель, расходники и подготовят КП в течение рабочего дня. Обе модели поставляются под заказ, срок поставки сообщим в предложении. Для государственных учреждений работаем по 44-ФЗ. Телефон для вопросов: +7 495 662-67-65.
