Термографическая плёнка для рентгена, КТ и МРТ: как выбрать и чем заменить оригинал

Цифровой рентген, КТ и МРТ давно смотрят с монитора, но плёнка из клиники не ушла: снимок нужен пациенту на руки, хирургу на негатоскоп, в бумажный архив и на консилиум в другое учреждение. Только печатают его теперь иначе — не через проявочную машину с химией, а на принтере сухой печати. Расходник для такого принтера — термографическая плёнка. Разбираем, чем она отличается от классической рентгеновской, какие бывают форматы и как не ошибиться с выбором под конкретный принтер.

Чем термографическая плёнка отличается от классической рентгеновской

Классическая рентгеновская плёнка — фотоматериал: её экспонируют, затем проявляют в проявочной машине. Это тёмная комната, проявитель и фиксаж, утилизация растворов и регулярное обслуживание «мокрого» процесса.

Термографическая плёнка работает иначе: изображение на ней формирует термоголовка принтера сухой печати (Sony FilmStation, AGFA Drystar, Carestream DryView, Judcare MDST-24). Участки термослоя темнеют от нагрева — никакой химии, фотолаборатории и труб для слива. Принтер стоит прямо в кабинете и работает при дневном свете: плёнка не светочувствительна, засветить её, как фотоплёнку, нельзя.

Устроена термографическая плёнка просто: термочувствительный слой, прозрачная полиэфирная (PET) основа и защитный слой сверху. Основа, как правило, синяя — распечатанный снимок на негатоскопе выглядит привычно, как классическая рентгенограмма.

Ключевые характеристики: на что смотреть

• Максимальная оптическая плотность (Dmax) — насколько глубокий «чёрный» даёт плёнка. Для диагностических снимков нужен показатель около 3.0 D: у плёнки Judcare RTF паспортная Dmax ≥ 3.0 D.
• Минимальная плотность (Dmin) — «прозрачность» светлых участков и отсутствие вуали. У Judcare RTF — менее 0.28 D.
• Толщина. 200±5 мкм — лист жёсткий, держит форму на негатоскопе и в архивной папке.
• Мутность — у качественной плёнки не выше 20%: светлые зоны остаются чистыми и не «сереют».

Эти четыре цифры есть в паспорте любой плёнки для сухой печати — по ним удобно сравнивать оригинал и совместимые варианты.

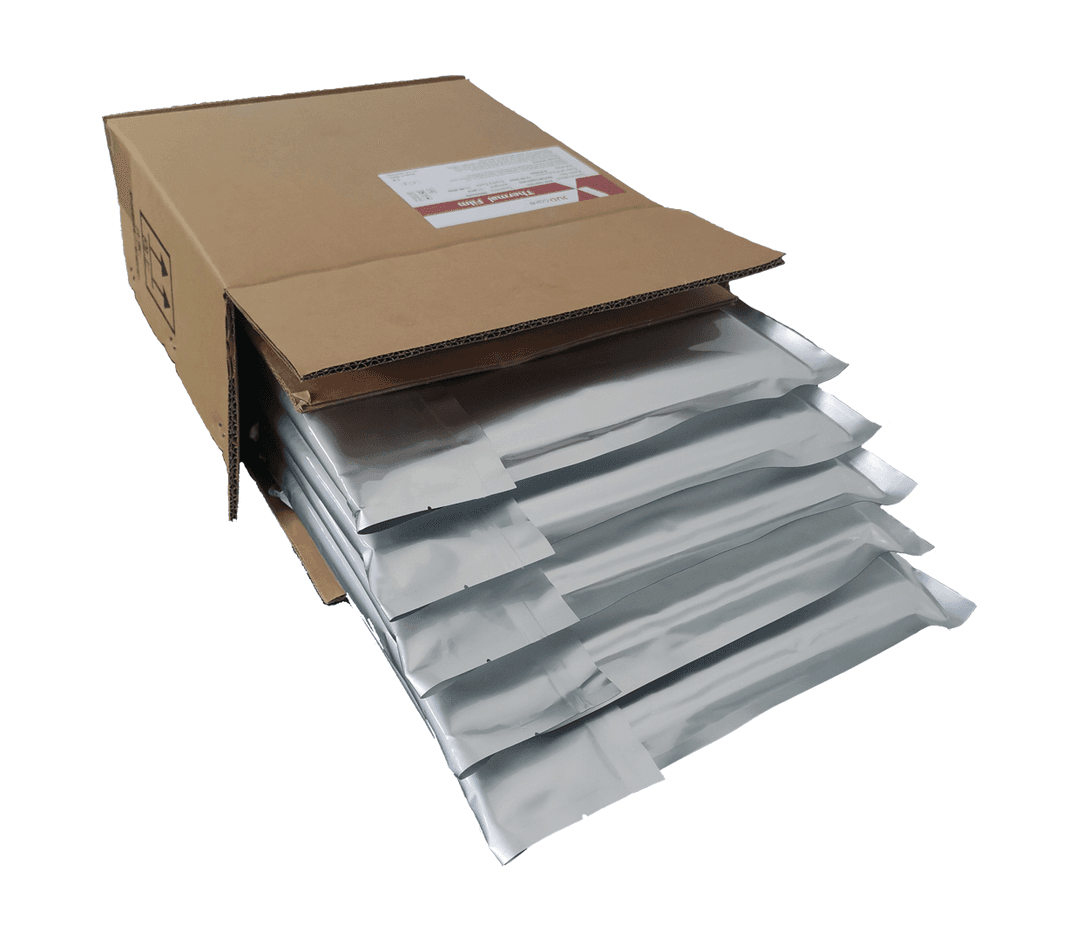

Термографическая плёнка Judcare RTF Thermal Film (F) — совместимый расходник для принтеров Sony FilmStation.

Форматы: от 20×25 до 35×43 см

Форматы термографической плёнки исторически дюймовые, в сантиметрах они выглядят так:

• 20×25 см (8×10″) — прицельные снимки, маммография, стоматология и конечности.
• 25×30 см (10×12″) — универсальный «средний» формат.
• 28×35 см (11×14″) — крупные проекции, снимки позвоночника.
• 35×43 см (14×17″) — самый ходовой: обзорные рентгенограммы органов грудной клетки, таза, а также мозаичная печать серий КТ и МРТ на одном листе.

Фасовка — упаковки по 100 или 125 листов. У Carestream часть позиций поставляется в пластиковых картриджах на 125 листов — их удобнее заряжать в лоток принтера, не касаясь плёнки.

Главное правило: плёнку выбирают под принтер

Термографическая плёнка не универсальна. У каждого принтера свой профиль нагрева термоголовки и своя калибровка плотности, поэтому плёнка выпускается под конкретные модели. Подбор по принтеру:

• Sony FilmStation UP-DF550 / UP-DF750 — совместимая плёнка Judcare RTF для Sony: форматы 20×25, 25×30, 28×35 и 35×43 см, по 125 листов.
• AGFA Drystar — Judcare RTF 35×43/100 для AGFA.
• Carestream DryView (принтеры 5700, 5950, 6950 и др.) — плёнки Carestream DryView серий DVB+, DVE, DVM/DVM+ в пачках по 100 листов и картриджах по 125 — см. раздел «Расходные материалы».
• Judcare MDST-24 — «родная» плёнка RTF 20×25/100 и RTF 35×43/100.

После перехода на другую плёнку выполните калибровку плотности по инструкции принтера — это штатная процедура из меню принтера, снимающая вопросы к контрасту.

Оригинал или совместимая плёнка

У владельцев принтеров Sony и AGFA выбор простой: оригинальная плёнка либо совместимая. Совместимая термографическая плёнка Judcare RTF выпускается специально под Sony FilmStation UP-DF550/750 и AGFA Drystar, а по паспортным характеристикам — Dmax ≥ 3.0 D, Dmin < 0.28 D, толщина 200 мкм — соответствует классу оригинальных плёнок для сухой печати.

Экономика в нашем каталоге на сегодня такая: лист формата 20×25 см обходится примерно в 77–85 ₽, лист 35×43 см — от ~155 ₽. Все позиции Judcare — в наличии на складе в Москве, что для расходника не менее важно, чем цена: рентген-кабинет не может ждать плёнку месяц.

Практичный сценарий перехода: возьмите одну упаковку на пробу, откалибруйте принтер и сравните плотности с привычным оригиналом — дальше решение принимается на основе собственных снимков, а не рекламных обещаний.

Если нужен и сам принтер

Когда парк обновляется целиком или старый принтер выработал ресурс, смотрите на класс принтеров сухой печати DICOM:

• Judcare MDST-24 — термопринтер сухой печати DICOM: 508 dpi, 14 бит градаций серого, Dmax ≥ 3.0 D, четыре формата плёнки (8×10″–14×17″), две подающие кассеты по 100 листов, производительность около 90 листов/час на формате 8×10″. В наличии.
• Sony FilmStation UP-DF550 / UP-DF750 и лазерные мультиформатные Carestream DryView — классика класса, поставка под заказ.

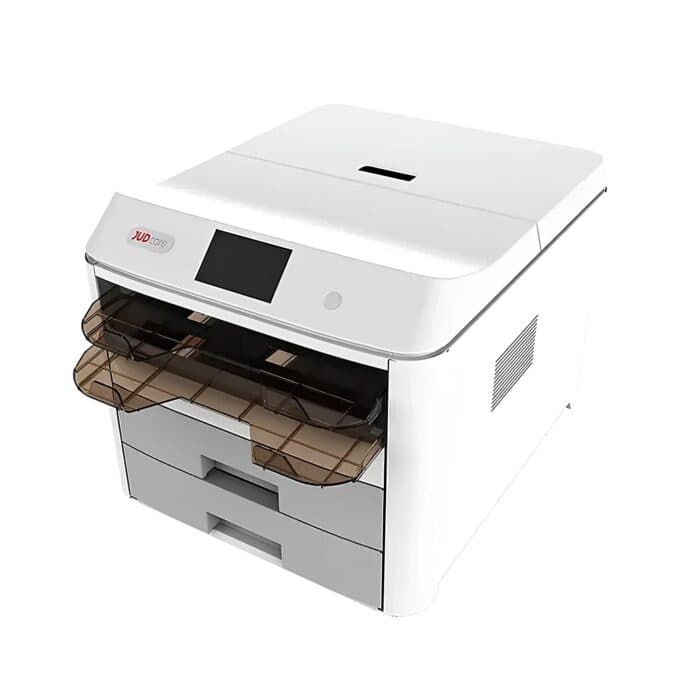

Judcare MDST-24 — принтер сухой печати DICOM для рентгена, КТ, МРТ и маммографии.

Подробнее о плёночных и обычных медицинских принтерах — в статье «Видеопринтер для УЗИ и эндоскопии: как выбрать».

Как хранить термографическую плёнку

Плёнка не боится дневного света, но чувствительна к теплу и влаге. Правила простые: храните упаковки в сухом прохладном месте вдали от отопительных приборов и прямого солнца, во вскрытой упаковке держите листы в лотке принтера или в оригинальном пакете. Готовые снимки тоже не оставляйте на солнце и рядом с источниками тепла.

Что есть в каталоге «Атрис Мед»

В разделе «Расходные материалы» — более 35 позиций плёнки для сухой печати: совместимая термографическая плёнка Judcare для Sony, AGFA и MDST-24 (в наличии) и оригинальные плёнки Carestream DryView серий DVB+, DVE, DVM/DVM+. Принтеры — в категориях «Медицинские видеопринтеры» и «Мультиформатные камеры / рентген-принтеры».

Частые вопросы

Подойдёт ли совместимая плёнка Judcare к принтеру Sony UP-DF550?

Да. Judcare RTF Thermal Film (F) в форматах 20×25, 25×30, 28×35 и 35×43 см выпускается именно для Sony UP-DF550/750. После первой загрузки выполните штатную калибровку плотности — и работайте как обычно.

Нужна ли для термографической плёнки тёмная комната или проявочная машина?

Нет. Это плёнка для сухой печати: изображение формирует термоголовка принтера, химия и фотолаборатория не нужны, работать с плёнкой можно при обычном освещении.

Какой формат выбрать для рентгенографии грудной клетки и КТ?

Стандарт для обзорных снимков ОГК и печати серий КТ/МРТ — 35×43 см (14×17″). Для прицельных снимков и маммографии обычно используют 20×25 см (8×10″).

Чем термографическая плёнка отличается от термобумаги для УЗИ?

Термобумага — рулонный расходник для видеопринтеров УЗИ (формат A7–A4, снимок «на подклейку»). Термографическая плёнка — листовой прозрачный материал для рентгена, КТ и МРТ: снимок смотрят на негатоскопе. Принтеры и расходники этих двух классов не взаимозаменяемы.

Поможем подобрать плёнку под вашу модель принтера и объём печати: запросите КП или позвоните +7 495 662-67-65 — сориентируем по наличию, цене за лист и срокам поставки.
