Печать снимков в рентген-кабинете, КТ и МРТ: DICOM-принтер, плёнка, монитор

Задача

Даже при работе с PACS печать на плёнку остаётся востребованной: снимок на руки пациенту, консультация в другом учреждении, консилиум, твёрдая копия в архиве. Для этого в кабинете рентгена, КТ или МРТ нужны принтер сухой печати с приёмом изображений по DICOM, плёнка под его модель и форматы и диагностический монитор, на котором врач описывает исследование.

Если принтер Carestream, Sony или AGFA уже стоит в отделении, задача сводится к подбору совместимой плёнки и сменных частей под него.

Типовой состав комплекта

Принтер сухой печати с DICOM-подключением

Все модели печатают на сухой плёнке без проявочной химии и принимают изображения в формате DICOM.

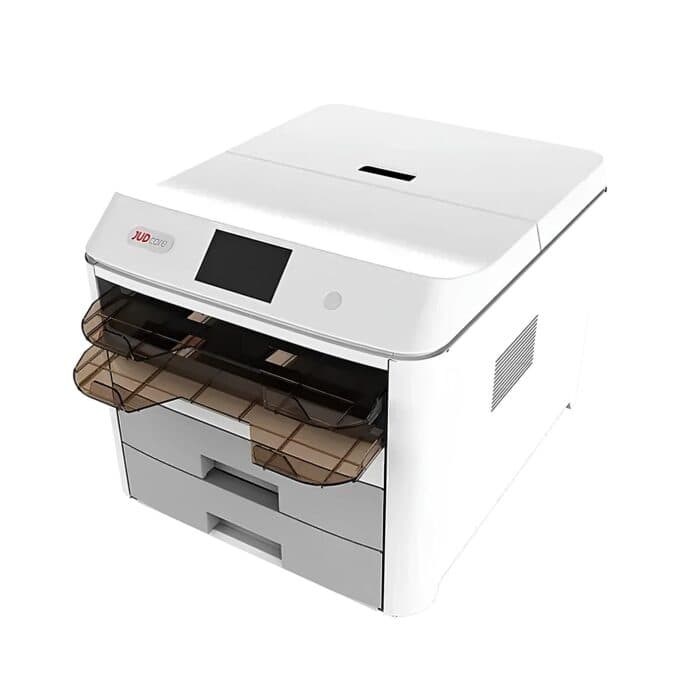

• [Judcare MDST-24](/product/printer-judcare-mdst-24-dicom) — в наличии. Прямая термопечать, 508 dpi, 14 бит, плотность ≥ 3.0 D. Форматы 8×10″, 10×12″, 11×14″ и 14×17″; две кассеты по 100 листов; около 90 листов/час в 8×10″ и около 65 в 14×17″. Ресурс головки — около 50 000 отпечатков.

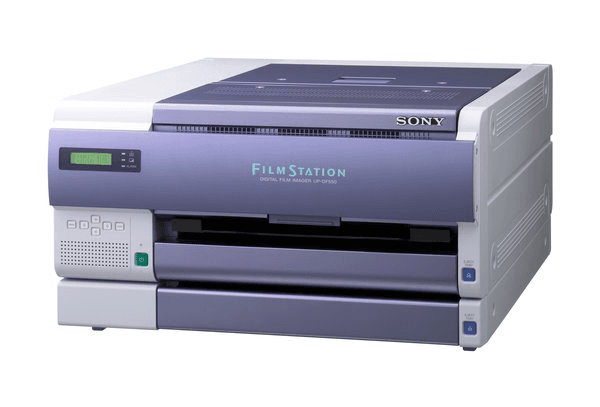

• [Sony UP-DF550 FilmStation](/product/up-df550) — 320 dpi, форматы от 8×10″ до 14×17″, два лотка по 125 листов (верхний — только под 14×17″), до 80 листов/час в 8×10″ и до 64 в 14×17″.

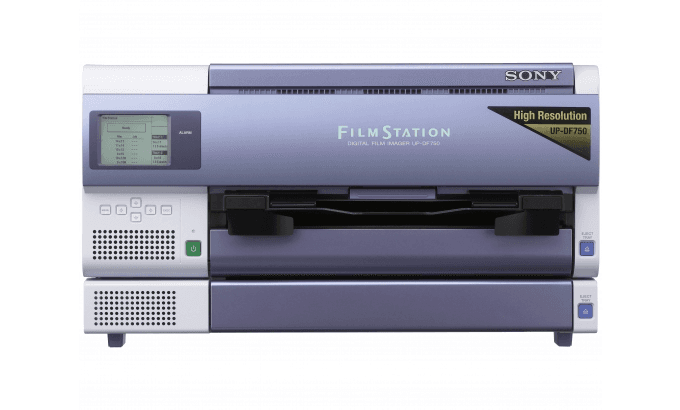

• [Sony UP-DF750 FilmStation](/product/up-df750) — 604 dpi, плотность более 3.8 D на плёнке высокой плотности, два лотка по 125 листов без ограничений по формату; для маммографии — 8×10″ и 10×12″.

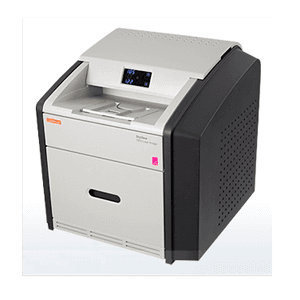

• [Carestream DryView 5950](/product/carestream-dryview-5950) — лазерный, 508 пикселей на дюйм, 14 бит, пять форматов от 20×25 до 35×43 см, два лотка, до 110 плёнок/час. Для маммографии и высокой нагрузки — DryView 6950: 650 пикселей на дюйм, плотность до 4.0, до трёх форматов одновременно, до 160 плёнок/час.

Sony FilmStation и Carestream DryView — под заказ, сроки указываем в КП. Полный список — в разделах мультиформатные камеры и видеопринтеры.

Плёнка и расходники

Плёнка подбирается под модель принтера — по списку совместимости в карточке товара.

• Judcare RTF Thermal Film — термографическая плёнка, плотность ≥ 3.0 D, толщина 200 мкм, мутность ≤ 20 %. Версии для MDST-24 (20×25 и 35×43 см по 100 листов), для Sony UP-DF550/750 (20×25, 25×30, 28×35 и 35×43 см по 125 листов) и для AGFA (35×43 см, 100 листов). Все в наличии.

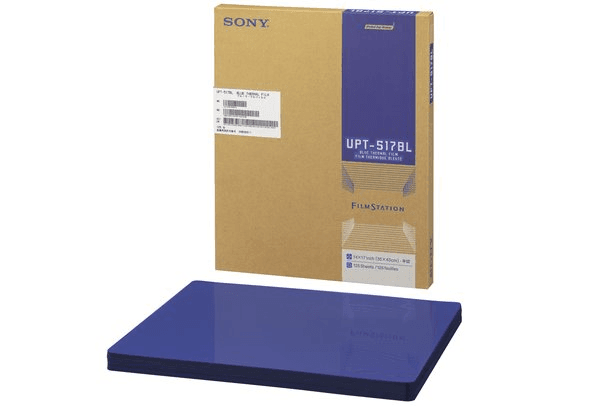

• Sony UPT-BL — оригинальная синяя термоплёнка для UP-DF550/750 по 125 листов: UPT-510BL 8×10″, UPT-512BL 10×12″, UPT-514BL 11×14″, UPT-517BL 14×17″ (D min < 0,22, D max > 3,20). Для маммографии на UP-DF750 — UPT-M710BL и UPT-M712BL.

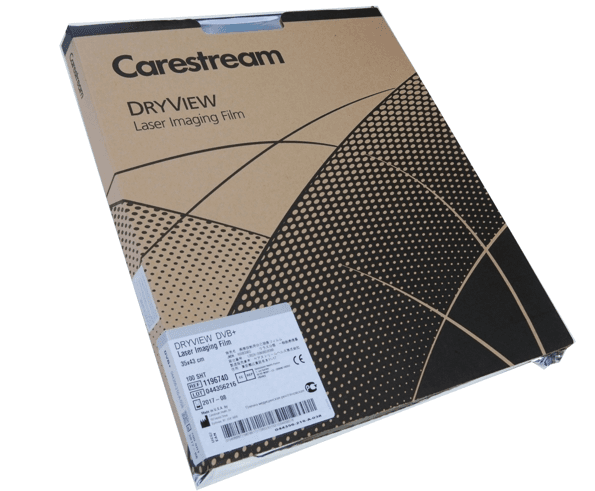

• Carestream DryView — DVE в пачках по 100 и картриджах по 125 листов для DryView 5800/5850, форматы от 20×25 до 35×43 см; DVB+ в картриджах для DryView 5700/5950/6950 и серий 6800/6850/8900; маммографическая DVM+ для 5850/5950/6800/6850/6950.

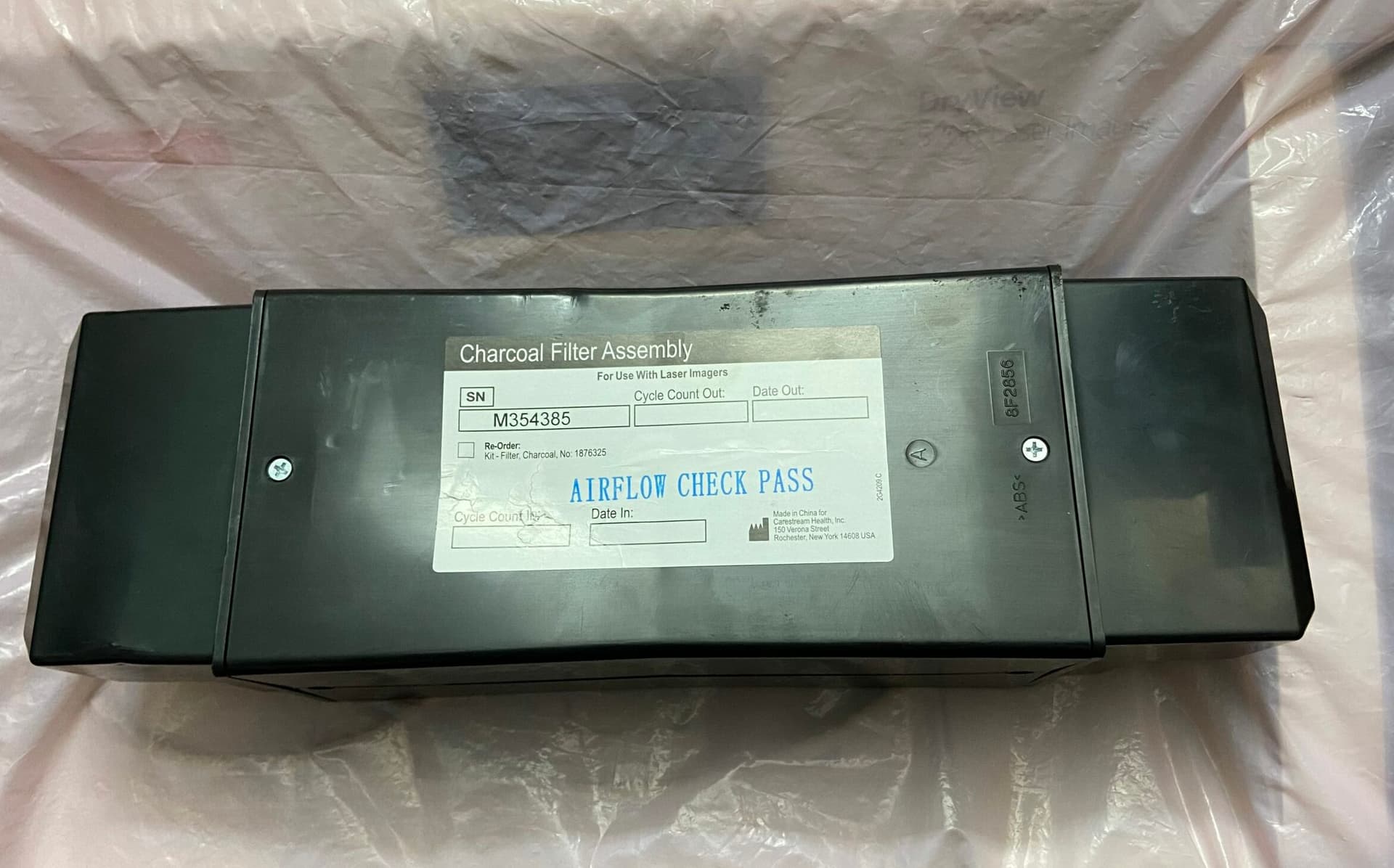

• [Угольный фильтр MIKROS Engineering SP2G0985AA-1](/product/carbon-filter-for-dry-view-5700-printer-art-sp2g0985aa-1-manufactured-by-mikros-engineering-inc) — для DryView 5700/5800/5850/5950/6950 и TX-серии.

Диагностический монитор для описания снимков

Для описания снимков нужен монохромный монитор с калибровкой по DICOM. В каталоге — модели от 1 до 12 мегапикселей, ниже — три типовых варианта.

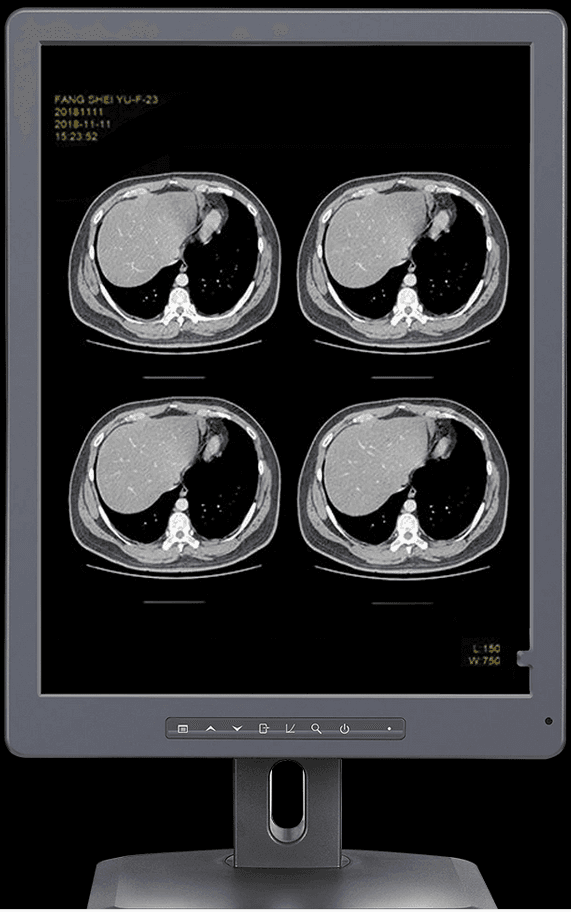

• [KTC 21X3M](/product/monitor-ktc-21x3m) — 21,3″, 3 MP (2048×1536), 2000 кд/м², 1500:1, DICOM 3.0 Part 14 с автокалибровкой, режим негатоскопа, поворот на 90°, входы DisplayPort, DVI, VGA. В наличии. Вариант 5 MP — KTC 21X5M-I3 (2560×2048, 3000 кд/м²).
• [WIDE MX50N](/product/mx50n-monitor-wide) — 21,3″, 5 MP (2048×2560), 1200 кд/м², 1200:1, встроенный датчик DICOM-калибровки IQ Sensor III, входы DVI-I и DisplayPort. В наличии. Вариант 3 MP — WIDE MX30N (1536×2048, 1700 кд/м², 14-битная LUT).
• [Sony LMD-DM50](/product/sony-lmd-dm50) — 21,3″, 5 MP (2048×2560), 1100 кд/м², до 1276 градаций серого, DICOM GSDF Part 14 с автокалибровкой, входы Dual Link DVI и DisplayPort. Для маммографии — Kostec KT-D213V5E: 21,3″, 5 MP, 14-битная LUT на 16 384 оттенка серого.

Все модели — в подборке диагностические мониторы.

Что учесть при выборе

• Объём печати в месяц. Производительность различается в разы: MDST-24 — около 65 листов/час в 14×17″, UP-DF550 — до 64, DryView 5950 — до 110, DryView 6950 — до 160. Для одного кабинета обычно достаточно термопринтера, для отделения с несколькими аппаратами рассматривают лазерные DryView.
• Форматы. Ряд — от 8×10″ (20×25 см) до 14×17″ (35×43 см). Проверьте, сколько форматов принтер держит одновременно: у MDST-24 и Sony FilmStation — два, у DryView 6850 и 6950 — до трёх из пяти.
• Стоимость листа. Цену листа нужного формата сравнивайте отдельно от цены принтера. Есть оригинальная плёнка Sony и Carestream и совместимая Judcare RTF; цены за упаковку — в карточках и в КП.
• Совместимость плёнки с принтером. Sony UPT-BL и Judcare RTF «для Sony» — только UP-DF550/750; Judcare RTF «для MDST-24» — только MDST-24; Carestream DVE — DryView 5800/5850, DVB+ — 5700/5950/6950 и серии 6800/6850/8900, DVM+ — 5850/5950/6800/6850/6950.
• DICOM-подключение. Принтер работает в сети клиники и получает изображения по DICOM с КТ, МРТ, рентген-аппарата или рабочей станции. При заявке укажите, с каких аппаратов планируется печать.
• Монитор под задачу. 3-мегапиксельный WIDE MX30N заявлен производителем для КТ, МРТ и УЗИ, маммографический Kostec KT-D213V5E — 5 MP.

Как проходит поставка

1. Заявка через форму «Запросить КП», по телефону +7 495 662 67 65 или на info@atris-med.ru — с перечнем аппаратов, ожидаемым объёмом печати и форматами.
2. КП в течение рабочего дня: состав комплекта, сроки по позициям под заказ, условия оплаты. По запросу предоставим копии документов на медизделия (декларации, регистрационные удостоверения при наличии у производителя, паспорта, инструкции).
3. Договор: с государственными клиниками — по 44-ФЗ (см. закупки по 44-ФЗ), с организациями — по 223-ФЗ, с частными клиниками — по прямому договору. Подробнее — на странице поставки B2B.
4. Поставка и запуск. Подключение принтера к DICOM-сети, ввод в эксплуатацию и обслуживание организуем через партнёров и авторизованные сервисные центры. Условия — на странице сервис.

Расходники для уже установленных принтеров поставляем отдельно, без привязки к покупке оборудования.
