Мультиформатная камера: что это такое и чем отличаются Carestream DryView 5700, 5950, 6850 и 6950

Мультиформатная камера — это медицинский принтер, который печатает диагностические изображения рентгена, КТ и МРТ на листовую плёнку для просмотра на негатоскопе. Сегодня под этим названием продают лазерные принтеры сухой печати — например, линейку Carestream DryView: изображение экспонируется лазером и проявляется нагревом внутри аппарата, без химии и тёмной комнаты. Ниже — откуда взялся термин, чем отличаются DryView 5700, 5950, 6850 и 6950 по данным карточек каталога и какую плёнку брать к каждой модели.

Что такое мультиформатная камера

От экрана и проявочной машины к сухому лазеру

Первые мультиформатные камеры действительно были камерами: изображение выводилось на экран электронно-лучевой трубки, а оптика переснимала его на рентгеновскую плёнку. На одном листе раскладывали несколько кадров разного размера — отсюда «мультиформатная». Экспонированную плёнку затем проявляли в проявочной машине с растворами.

Следующим шагом экран заменил лазер, который экспонирует плёнку напрямую по цифровым данным, — так появились лазерные камеры. Позже ушла и «мокрая» химия: плёнку научились проявлять теплом прямо в аппарате. Устройство давно перестало быть камерой в фотографическом смысле, а название осталось.

Почему в ТЗ до сих пор пишут «камера лазерная мультиформатная»

Термин закрепился в документации, в наименованиях товаров у поставщиков и в шаблонах технических заданий, которые переходят из закупки в закупку. В нашем каталоге принтеры DryView тоже называются «медицинский лазерный мультиформатный принтер», а раздел — «Мультиформатные камеры». Важно не путать: к фото- и видеокамерам этот класс отношения не имеет.

Для закупщика практический вывод такой: название в ТЗ можно оставить привычным, но решают дело параметры — разрешение, форматы плёнки, число одновременно заряженных форматов, производительность и совместимая плёнка. Сравнение с термопринтерами (прямая термопечать против лазера) разобрано в статье «DICOM-принтер для рентгена, КТ и МРТ», здесь повторять его не будем.

Как печатает лазерная камера DryView

В карточках всех четырёх моделей технология описана одинаково по сути: фототермографическая, или «сухая», лазерная печать. Лазер экспонирует лист плёнки DryView, затем изображение проявляется нагревом. В описаниях DryView 6850 и 6950 отдельно отмечено, что проявка идёт без жидких реактивов, поэтому не нужны проявочные машины, затемнённое помещение, водопровод и утилизация растворов.

Отсюда два следствия. Плёнка — только специальная, своей серии под конкретный аппарат (об этом ниже). И у принтера есть свои сменные элементы, например угольный фильтр, — об уходе за аппаратом подробно в статье «Обслуживание принтеров Carestream DryView».

Carestream DryView 5700, 5950, 6850 и 6950: сравнение моделей

Все параметры ниже взяты из карточек каталога, ссылки на официальные страницы Carestream указаны в самих карточках.

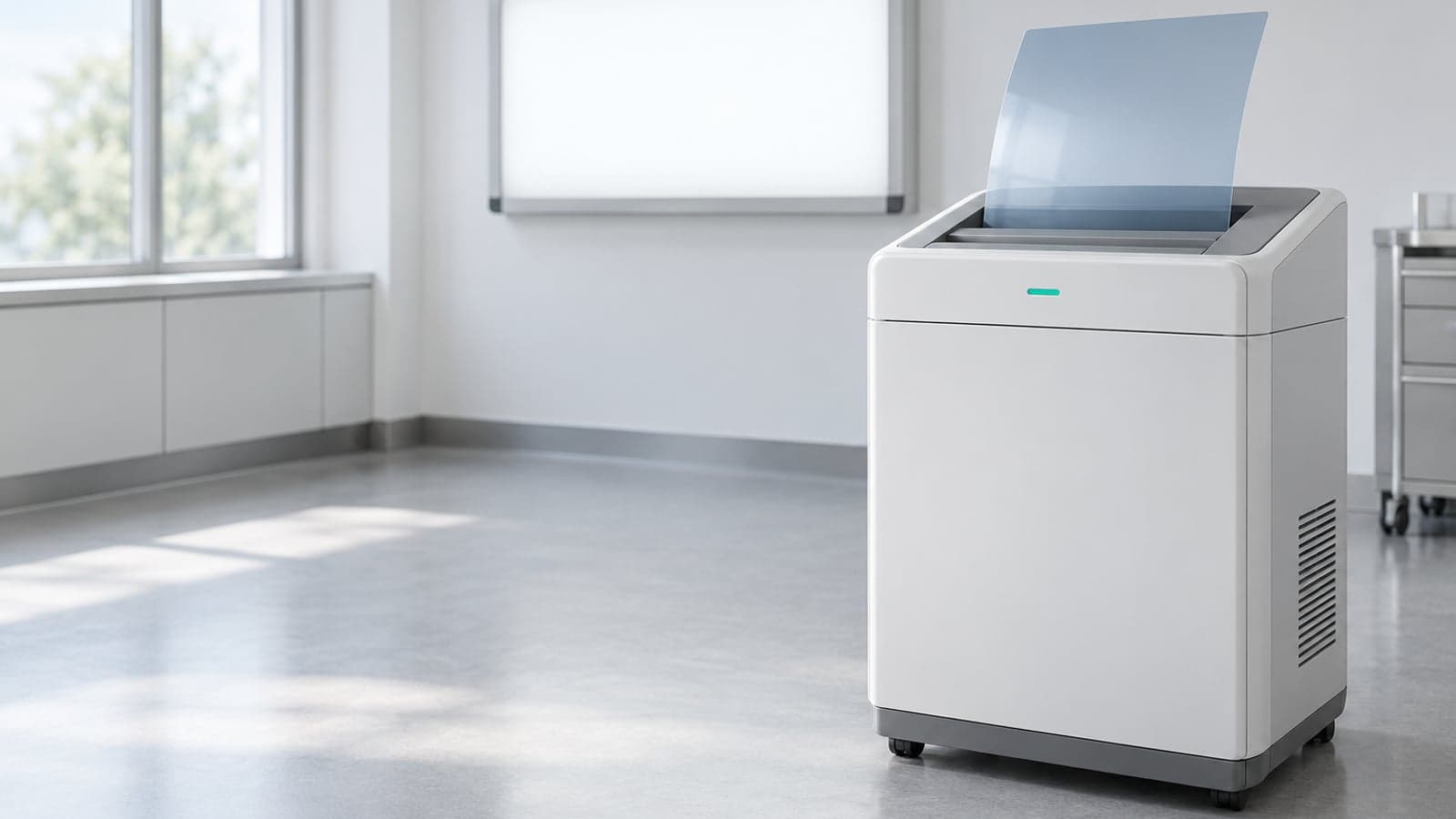

Carestream DryView 5700 — младшая модель линейки в каталоге

DryView 5700

• Печать: фототермографическая (лазерное экспонирование), 325 пикселей на дюйм, размер лазерной точки 78 мкм, 14 бит градаций серого.
• Производительность: до 45 плёнок в час формата 35×43 см, меньшие форматы печатаются быстрее.
• Плёнка: DryView на синей или прозрачной полиэфирной подложке 7 мил, картриджи по 125 листов с зарядкой на свету.
• Области применения по карточке: CR, DR, КТ, МРТ, PACS. В описании модель названа компактной.
• Перечень форматов и число лотков в карточке принтера не указаны; по карточкам плёнки к 5700 подходят картриджи от 20×25 до 35×43 см.
• Carestream DryView 5700 — под заказ, 515 000 ₽.

DryView 5950

• Печать: фототермографическая с инфракрасным лазером, 508 пикселей на дюйм, расстояние между точками 50 мкм, 14 бит.
• Форматы: 35×43, 35×35, 28×35, 25×30 и 20×25 см; два лотка, печать по требованию в пяти форматах.
• Первый отпечаток — через 100 секунд, производительность до 110 плёнок в час.
• По описанию — для маммографии и общей рентгенографии: CR, DR, PACS, КТ, МРТ, УЗИ, радионуклидная диагностика, цифровая флюороскопия.
• Carestream DryView 5950 — под заказ, 642 005 ₽.

DryView 6850

• Печать: сухое термопроявление, 650 пикселей на дюйм, лазерная точка 39 мкм, 14 бит.
• Форматы: те же пять; подающие магазины держат три формата из пяти одновременно, общая ёмкость 375 листов.
• Первый отпечаток — 60 секунд, до 160 плёнок в час формата 35×43 см; опционально — сортировщик на 5 приёмных лотков.
• В описании карточки указано: модель снята с производства.
• Carestream DryView 6850 — под заказ, цена по запросу.

DryView 6950

• Печать: фототермографическая, полупроводниковый лазер, 650 лазерных пикселей на дюйм, точка 39 мкм, 14 бит; максимальная оптическая плотность — до 4.0 с поддержкой маммографии.
• Форматы: пять, из них три загружены одновременно (онлайн).
• Первый отпечаток — 60 секунд; до 160 плёнок в час на 35×43 см и до 250 на 20×25 см; опционально — сортировщик на 5 приёмных лотков.
• Габариты без сортировщика: высота 115,0 см, ширина 62,6 см.
• Carestream DryView 6950 — под заказ, 937 328 ₽.

Что видно из сравнения

• Разрешение растёт по линейке: 325 → 508 → 650 пикселей на дюйм; у 6850 и 6950 лазерная точка 39 мкм против 78 мкм у 5700.
• Скорость: 45, 110 и 160 плёнок в час на большом формате. Между 5700 и 6950 разница больше чем в 3,5 раза — существенно для кабинета КТ или МРТ с большим потоком.
• Сколько форматов заряжено сразу: у 5950 — два лотка, у 6850 и 6950 — три формата из пяти. Если в течение дня печатают и 35×43, и 20×25, и 25×30 см, третий магазин избавляет от перезарядки.
• Маммография: в описании 5950 она указана среди назначений, у 6950 — оптическая плотность до 4.0 с поддержкой маммографии. Для 5700 и 6850 маммография в карточках не упомянута.
• 6850 снята с производства — ближайшая к ней по параметрам модель в каталоге — 6950: то же разрешение, та же скорость на 35×43 см, три формата онлайн.

Плёнка: какая серия подходит к какой модели

Плёнку DryView выпускают сериями DVB+, DVE, DVM и DVM+ и двумя фасовками — пластиковый картридж на 125 листов и пачка на 100 листов. Типичная ошибка при заказе — взять пачку: по карточкам каталога пачки DVB+, DVE и DVM предназначены для DryView 5800 и 5850, а не для моделей из этой статьи.

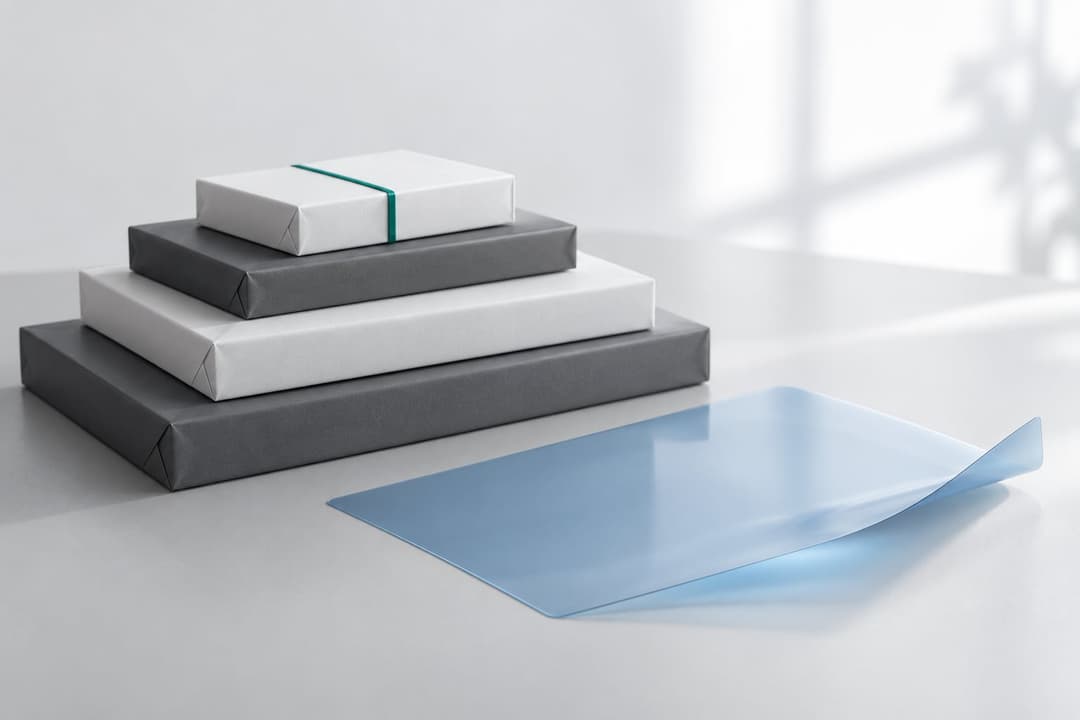

Серию и фасовку плёнки выбирают по модели принтера, формат — по задачам кабинета

Что указано в поле «Совместимость» карточек:

• DVB+ в картриджах по 125 листов — DryView 5700, 5950, 6950, а также DV6800, DV6850, DV8900. Пять форматов от 20×25 до 35×43 см, все в наличии: например, 20×25 см — 8 389 ₽, 35×43 см — 20 116 ₽.
• DVE в картриджах по 125 листов — DryView 5700, 5950, 6850, 6950, с оговоркой: для 5700, 5950 и 6950 выпуска после мая 2015 года или обновлённых до последней версии ПО. Те же пять форматов, например 35×43 см. Форматы и цены серии — в отдельном разборе «Плёнка Carestream DryView DVE».
• DVM и DVM+ (маммографическая) — в картриджах для DV5950, DV6800, DV6850, DV6950; форматы 20×25, 25×30 и 28×35 см, например DVM+ 20×25 см — 18 062 ₽, в наличии. Пачки DVM+ по 100 листов — единственные пачки, где в совместимости указаны 5950, 6850 и 6950. Для DryView 5700 серии DVM и DVM+ в карточках не указаны.
• Пачки DVB+, DVE и DVM по 100 листов — DryView 5800 и 5850 (например, DVB+ 35×43 см).

Итог для владельца DryView 5700: картриджи DVB+ или DVE (для DVE — с проверкой года выпуска и версии ПО). Для 5950, 6850 и 6950 выбор шире: в картриджах для них указаны все четыре серии — DVB+, DVE, DVM и DVM+. Весь ассортимент — в подборках «Расходные материалы Carestream» и «Плёнка для рентген-принтеров». Общие правила хранения и выбора плёнки — в статье «Термографическая плёнка для рентгена, КТ и МРТ».

Из сменных элементов в каталоге есть угольный фильтр MIKROS SP2G0985AA-1 — в его карточке среди совместимых указаны DryView 5700, 5950 и 6950.

Что вписать в ТЗ и уточнить у поставщика

• Задачи и поток. Модальности (рентген, КТ, МРТ, маммография) и сколько плёнок в смену печатается на самом крупном формате — от этого зависит выбор между 45, 110 и 160 плёнками в час.
• Форматы. Полный перечень нужных размеров и сколько из них должно быть заряжено одновременно — один, два или три.
• Разрешение и градации серого — в пикселях на дюйм и битах, а не словом «высокое».
• Маммография — если нужна, укажите это прямо и сверьте с назначением модели.
• Плёнка. Серия и фасовка, совместимые с конкретной моделью, — картридж или пачка. Для действующего парка — модель, год выпуска и версия ПО аппарата.
• Подключение. Интерфейсы и протокол печати в наших карточках не указаны — сверяйте с документацией модели и с тем, как работает ваша модальность или PACS.
• Место установки — габариты (у 6950 — 115,0 × 62,6 см без сортировщика) и нужен ли сортировщик.
• Документы и сервис — поставка с документами, необходимыми для ввода в эксплуатацию; ввод и обслуживание — через партнёров и авторизованные сервисные центры.

Порядок закупки по 44-ФЗ — в статье «Как закупить медоборудование по 44-ФЗ» и на странице для госзаказчиков.

Что есть в каталоге

В разделе «Мультиформатные камеры» — все четыре принтера Carestream DryView, все поставляются под заказ: DryView 5700 — 515 000 ₽, DryView 5950 — 642 005 ₽, DryView 6950 — 937 328 ₽, DryView 6850 — цена по запросу. Другие товары бренда собраны на странице Carestream. Цены ориентировочные, точная стоимость и сроки — в коммерческом предложении.

Если принтер нужен со склада, альтернатива другого класса — JUDcare MDST-24: прямая термопечать, 508 dpi, 14 бит, оптическая плотность не ниже 3.0 D, форматы от 8×10″ до 14×17″, две кассеты по 100 листов; в наличии, 463 680 ₽. Плёнка к нему — Judcare RTF, тоже в наличии. Как собрать рентген-кабинет целиком — принтер, плёнка, монитор — в решении «Печать снимков в рентген-кабинете».

Частые вопросы

Мультиформатная камера и лазерный принтер DryView — одно и то же?

Да. «Мультиформатная камера» — историческое название класса, сохранившееся с аналоговых аппаратов, которые переснимали изображение с экрана на плёнку. Современная лазерная мультиформатная камера — это сухой лазерный принтер плёнки, такой как DryView.

Можно ли заказать DryView 6850, если модель снята с производства?

В каталоге карточка есть, поставка под заказ, цена — по запросу: возможность поставки уточняем под конкретную заявку. По данным карточек близкие параметры у DryView 6950 — 650 пикселей на дюйм, до 160 плёнок в час на 35×43 см и три формата онлайн.

Подойдёт ли к DryView 5700 плёнка в пачках по 100 листов?

По карточкам каталога — нет: пачки DVB+, DVE и DVM рассчитаны на DryView 5800 и 5850. Для 5700 указаны картриджи DVB+ и DVE на 125 листов.

Какой DryView выбрать для маммографии?

Из четырёх моделей маммография упомянута в карточках DryView 5950 (среди назначений) и DryView 6950 (оптическая плотность до 4.0 с поддержкой маммографии). Плёнка DVM и DVM+ в карточках обозначена как маммографическая и совместима с 5950, 6850 и 6950.

Пришлите модальности, форматы и примерный поток снимков — подберём модель DryView или замену со склада и приложим расчёт по плёнке. Оставьте заявку на КП или позвоните +7 495 662-67-65: коммерческое предложение подготовим в течение рабочего дня.
