Медицинский монитор: чем он отличается от обычного и как его выбрать

Медицинский монитор внешне похож на офисный, но это разные устройства — по конструкции, требованиям и цене. На нём врач оценивает ткани во время эндоскопии, следит за полем операции, читает рентгеновские снимки. Ошибка в передаче оттенка здесь — не «неточный цвет на фотографии», а риск пропустить патологию. Разбираем, за что отвечает каждое отличие и как подобрать монитор под конкретную задачу.

Что считается медицинским монитором

Медицинский монитор — это зарегистрированное медицинское изделие для отображения медицинских изображений: эндоскопической и хирургической картинки, данных УЗИ, рентгенограмм, КТ и МРТ. Ключевое слово — «зарегистрированное»: в России такие мониторы должны иметь регистрационное удостоверение Росздравнадзора, как и любое медизделие. Для клиники это не формальность: при проверках и в госзакупках оборудование без РУ использовать в медицинских целях нельзя.

Второе базовое требование — электробезопасность по ГОСТ Р МЭК 60601-1 (стандарт для медицинских электроприборов): медицинский блок питания, нормированные токи утечки, безопасность при работе рядом с пациентом и другой аппаратурой. Обычный монитор этим требованиям не соответствует.

Не путайте с «монитором пациента»

В поиске «медицинским монитором» часто называют и прикроватный монитор пациента — прибор, который отслеживает пульс, давление и сатурацию. Это другой класс техники. В этой статье речь о мониторах медицинской визуализации — экранах, на которые выводится изображение с эндоскопа, камеры, УЗИ-аппарата или рентгеновской системы.

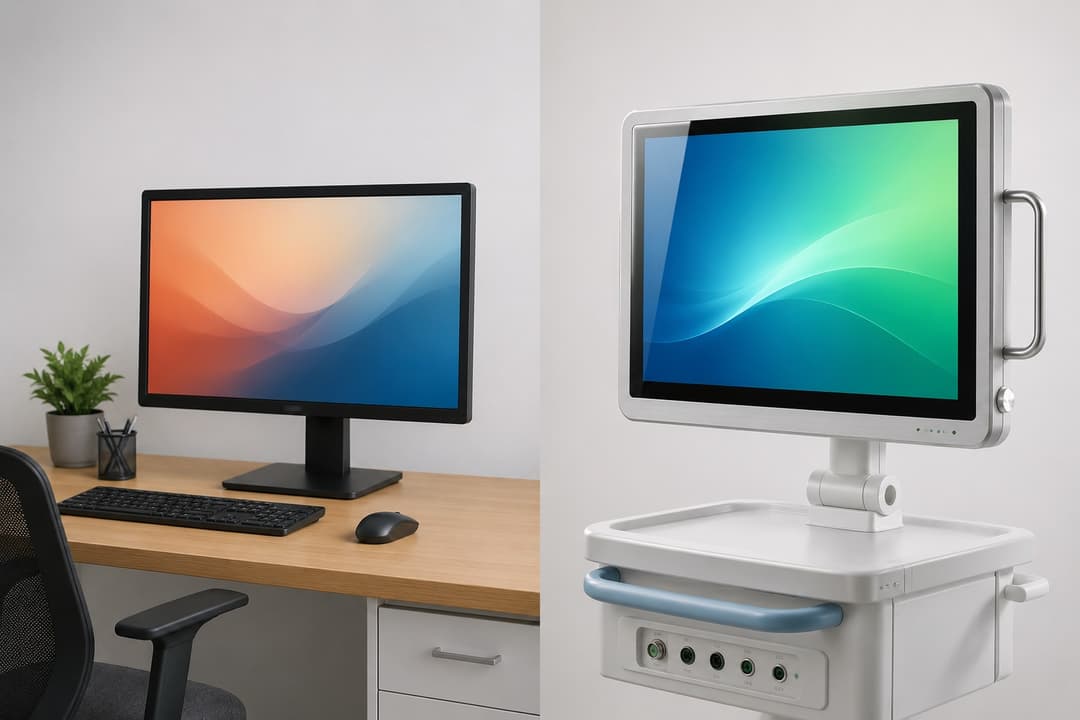

Шесть отличий от офисного монитора

1. Яркость и её стабильность. Офисные мониторы обычно выдают 250–350 кд/м²; хирургические и эндоскопические — как правило, заметно больше, чтобы картинка читалась под яркими бестеневыми лампами операционной. Важнее сама цифра — стабильность: у медицинских моделей встроенный датчик подсветки удерживает заданную яркость всё время работы, а не «пока лампа новая».

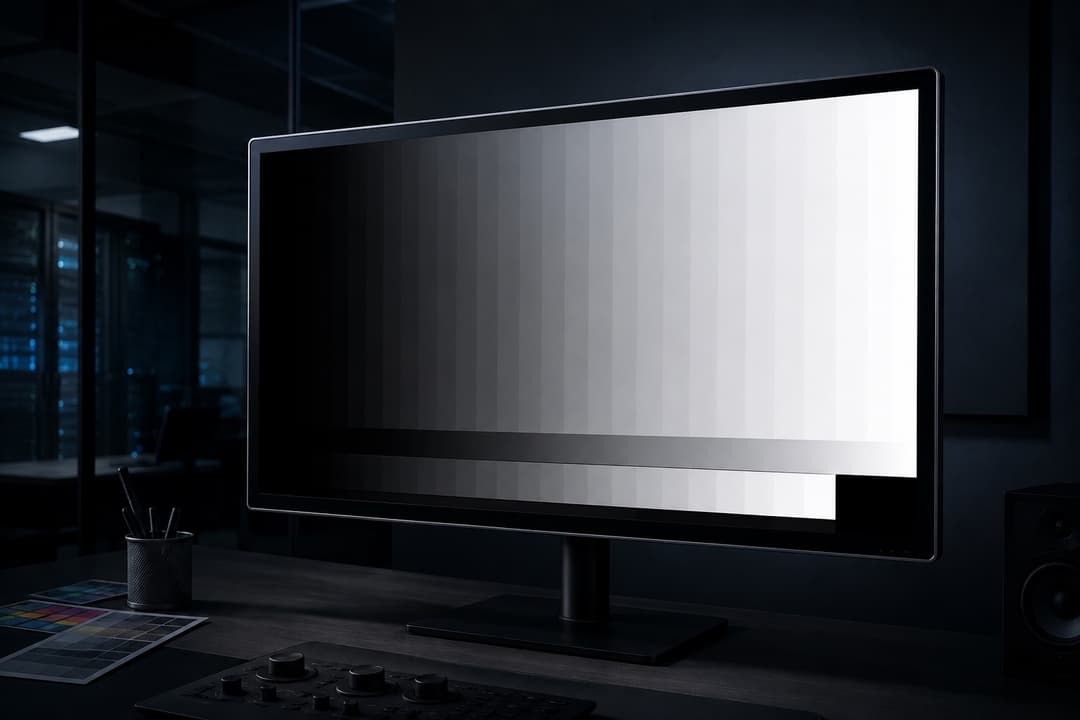

2. Калибровка под DICOM. Диагностические мониторы калибруются по кривой DICOM GSDF (часть 14 стандарта DICOM) — она задаёт, как именно должны отображаться градации серого, чтобы врач различал соседние оттенки на снимке одинаково хорошо и в тёмных, и в светлых участках. Офисный монитор со «стандартной» гаммой часть этих градаций просто сливает.

3. Точность цвета для эндоскопии. В эндоскопии диагноз часто строится на оттенках слизистой — покраснение, сосудистый рисунок, границы образования. Медицинские мониторы имеют заводские цветовые профили под эндоскопические видеопроцессоры и удерживают цветопередачу стабильной на протяжении срока службы.

4. Готовность к среде операционной. Защитное стекло по фронту, корпус без щелей, устойчивый к дезинфицирующим растворам, защита от брызг — монитор в операционной регулярно обрабатывают. Плюс крепление VESA для консолей и подвесов.

5. Медицинские интерфейсы и работа 24/7. Помимо HDMI/DVI/DisplayPort, у хирургических мониторов есть SDI-входы (3G-SDI, для 4K — 12G-SDI), принятые в операционных интеграционных системах: сигнал по коаксиальному кабелю идёт на десятки метров без потерь и задержек. Электроника рассчитана на круглосуточную работу.

6. Регистрационное удостоверение и прослеживаемость. РУ, декларации, сервисная поддержка с документами для медучреждения — то, чего у потребительской техники нет по определению.

Типы медицинских мониторов

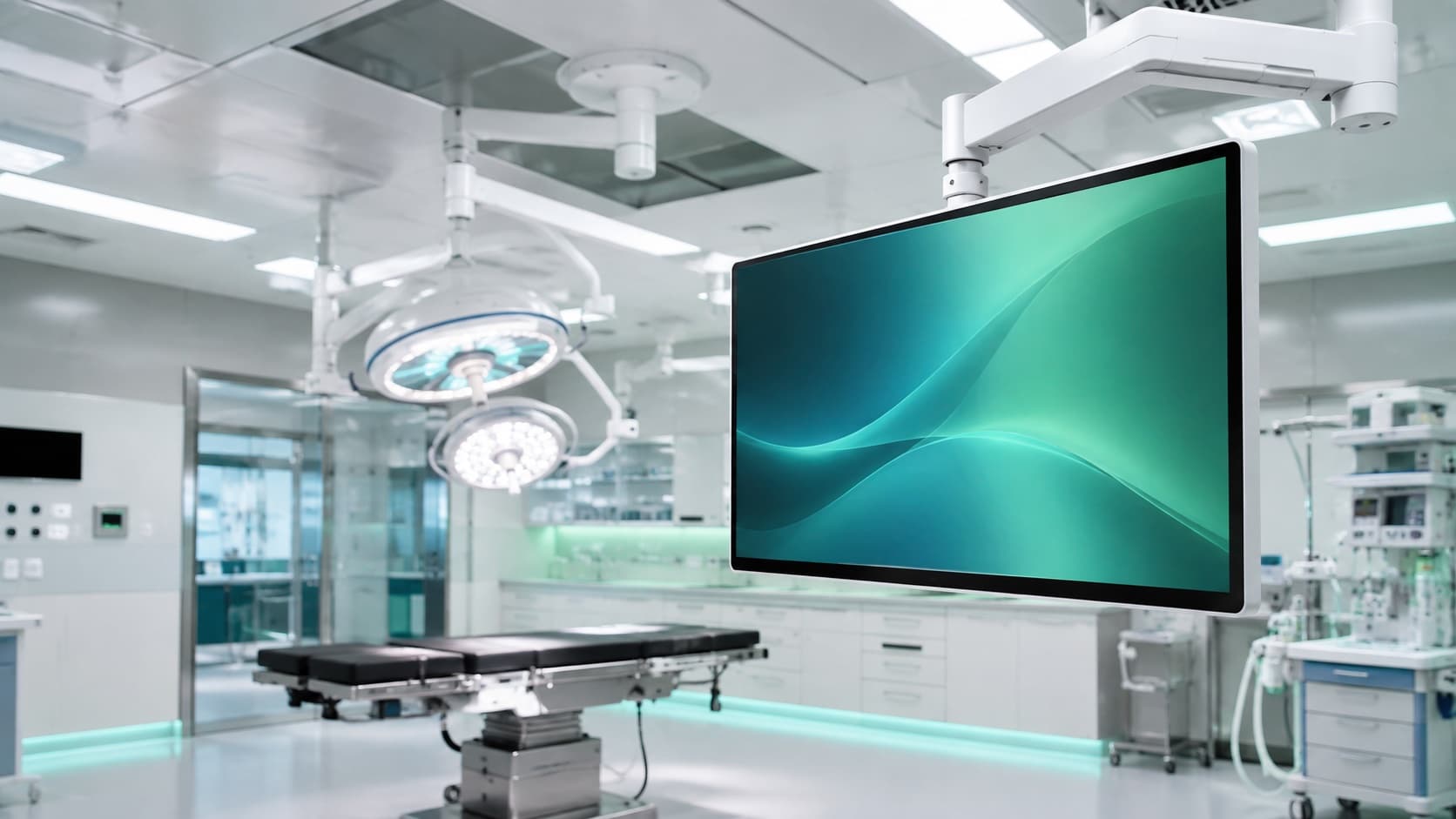

Хирургические и эндоскопические. Цветные, обычно 24–32 дюйма, Full HD или 4K UHD. Работают в связке с эндоскопической стойкой или операционной камерой. Примеры из нашего каталога: Sony LMD, FSN, NDS Radiance/EndoVue, KTC.

Диагностические (рентгенология). Мониторы с повышенным разрешением — от 2 до 6 мегапикселей, часто монохромные, с калибровкой DICOM GSDF — для чтения рентгенограмм, КТ, МРТ и маммографии. Класс EIZO RadiForce, отдельные модели KTC.

Клинические (просмотровые). Для кабинетов УЗИ, ординаторских, просмотра изображений вне зоны диагностики. Требования мягче, чем к диагностическим, но РУ и стабильность картинки остаются обязательными.

Как выбрать: 6 шагов

1. Назначение. Операционная/эндоскопия → цветной хирургический; описание рентгеновских снимков → диагностический с DICOM-калибровкой; кабинет УЗИ → клинический или хирургический меньшей диагонали.
2. Диагональ и разрешение. Для эндоскопии типовые решения — 27–32" Full HD/4K; для диагностики счёт идёт в мегапикселях (2 МП для общих задач, 3–5 МП для рентгена, маммография — по требованиям к аппарату).
3. Яркость и калибровка. Смотрите не только пиковую яркость, но и наличие стабилизации подсветки; для диагностики — соответствие DICOM GSDF.
4. Интерфейсы. Сверьте выходы вашего видеопроцессора/камеры: SDI (3G/12G), DVI, HDMI. Для 4K-тракта уточняйте поддержку 12G-SDI.
5. Регистрационное удостоверение. Проверьте, что РУ действует и покрывает конкретную модель — это критично для госзакупок.
6. Сервис и гарантия. Монитор в операционной должен обслуживаться быстро: уточните сроки поставки, подменный фонд, гарантийные условия.

Какие бренды мы поставляем

В каталоге «Атрис Мед» — мониторы Sony, EIZO, FSN, NDS, KTC и WIDE: от компактных эндоскопических до операционных 4K и диагностических моделей. Все позиции каталога — с характеристиками и ссылкой на официальные страницы производителя: Медицинские мониторы.

Частые вопросы

Можно ли поставить обычный монитор в операционную?
Формально — нельзя: он не является медицинским изделием (нет РУ) и не соответствует ГОСТ Р МЭК 60601-1 по электробезопасности. Практически — тоже плохая идея: без стабилизации яркости и защиты от дезинфектантов картинка деградирует, а корпус не переживёт санобработку.

Что такое DICOM-калибровка простыми словами?
Это настройка монитора так, чтобы все градации серого на снимке различались одинаково хорошо. Человеческий глаз воспринимает яркость нелинейно; кривая DICOM GSDF учитывает это, и врач видит на снимке именно то, что зафиксировал аппарат.

Какой монитор нужен для УЗИ-аппарата?
Чаще всего — клинический или хирургический цветной монитор 24–27" с DVI/HDMI/SDI-входом, совместимым с выходом УЗИ-сканера. Если монитор используется для диагностики по снимкам, требования выше — уточняйте у нас конкретную конфигурацию.

Сколько служит медицинский монитор?
Производители закладывают ресурс подсветки в десятки тысяч часов работы; за счёт стабилизации яркости картинка остаётся пригодной для клинической работы большую часть этого срока. На практике мониторы в ЛПУ работают по 5–8 лет и дольше.

Подобрать модель под вашу задачу и бюджет поможем бесплатно: запросите КП или позвоните +7 495 662-67-65 — предложим варианты в наличии и под заказ с регистрационными удостоверениями.
