Видеопринтер для УЗИ и эндоскопии: как выбрать и какая бумага подходит

Казалось бы, зачем печатать снимки в эпоху PACS и электронных карт? Но в реальном УЗИ-кабинете видеопринтер по-прежнему рабочая лошадка: врач нажимает кнопку — и через две секунды стоп-кадр исследования лежит на столе. Снимок вклеивают в протокол, отдают пациенту на руки, подшивают в бумажную карту — и всё это без компьютера, драйверов и очереди на сетевой принтер. Разбираем, чем медицинский видеопринтер отличается от обычного, какие бывают и как не ошибиться с бумагой.

Что такое медицинский видеопринтер

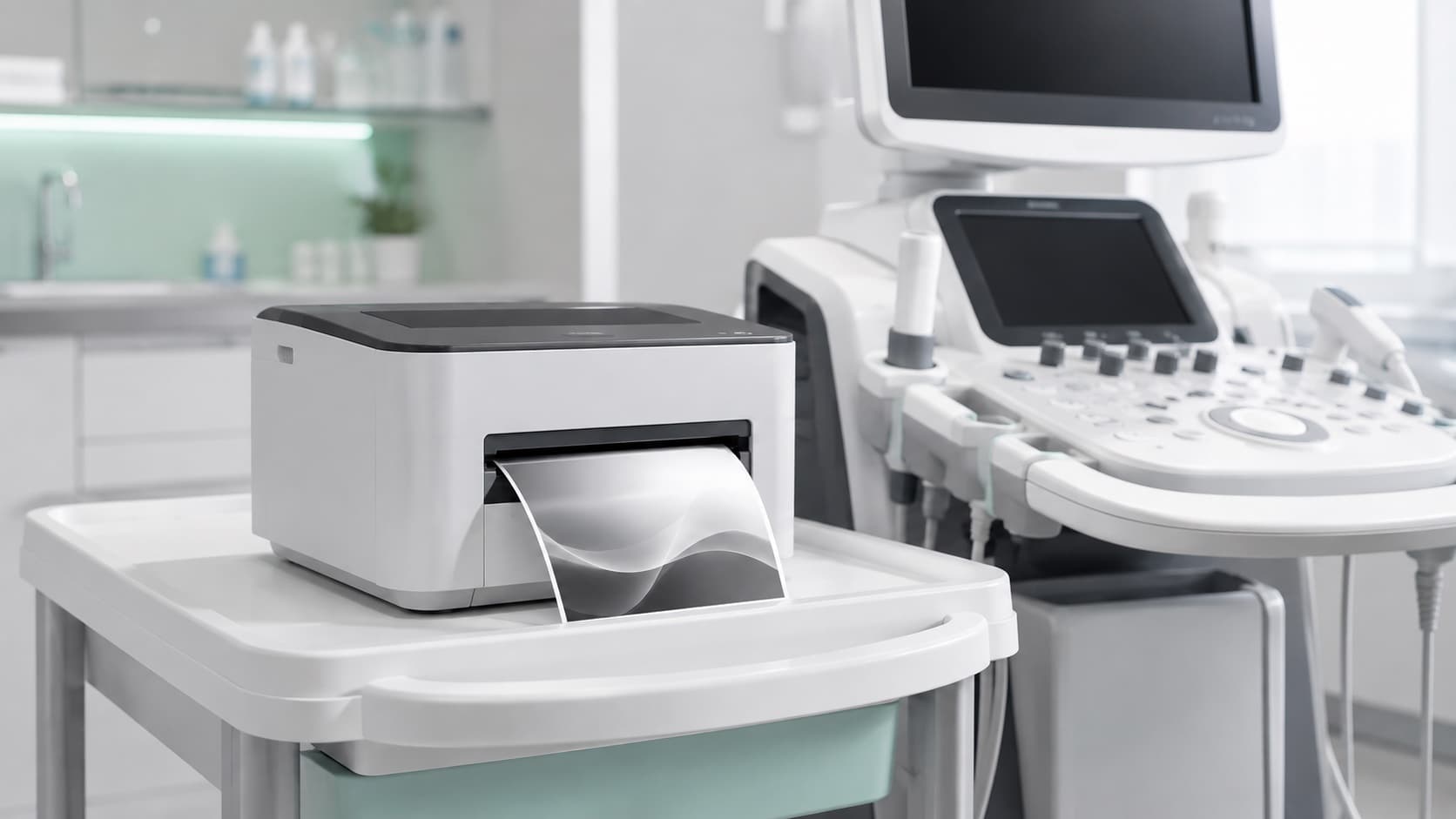

Медицинский видеопринтер (термопринтер) — компактный принтер, который печатает стоп-кадр напрямую с медицинского аппарата: УЗИ-сканера, эндоскопической стойки, C-дуги. Он подключается к видеовыходу или USB-порту аппарата и печатает по нажатию кнопки — на самом принтере или прямо с панели УЗИ-аппарата: чёрно-белый снимок готов за 2–8 секунд, цветному нужно около 20.

Две технологии печати:

• Прямая термопечать (чёрно-белая). Термоголовка нагревает участки специальной бумаги, и они темнеют. Никаких чернил и картриджей — единственный расходник это рулон термобумаги. Типичные параметры: разрешение около 325 dpi и 256 градаций серого — достаточно, чтобы на отпечатке УЗИ читались те же детали, что на экране аппарата.
• Термосублимация (цветная). Краситель с ленты переносится на бумагу нагревом; расходник — комплект «лента + бумага» (например, Sony UPC-21S). Отпечаток дороже, но передаёт цвет — это важно для эндоскопии и допплеровских режимов.

Как и медицинский монитор, видеопринтер для применения в клинике — зарегистрированное медицинское изделие: при поставке в ЛПУ и госзакупках проверяйте наличие регистрационного удостоверения на конкретную модель.

Чёрно-белый или цветной

Чёрно-белый — стандарт для УЗИ. Ультразвуковое изображение в B-режиме монохромное, поэтому в кабинете УЗИ почти всегда стоит ч/б принтер формата A6: Sony UP-X898MD, UP-D898MD, Mitsubishi P95DE. Стоимость отпечатка минимальна: рулон термобумаги на ~215 снимков стоит от 950 ₽ — то есть несколько рублей за снимок.

Цветной — для эндоскопии и всего, где диагностика идёт по цвету. Оттенки слизистой при гастро- и колоноскопии, сосудистый рисунок, допплеровское картирование, дерматология — здесь нужен цветной принтер: Sony UP-25MD (формат A6) или UP-55MD (A5, с HD-видеовходами для современных эндоскопических стоек).

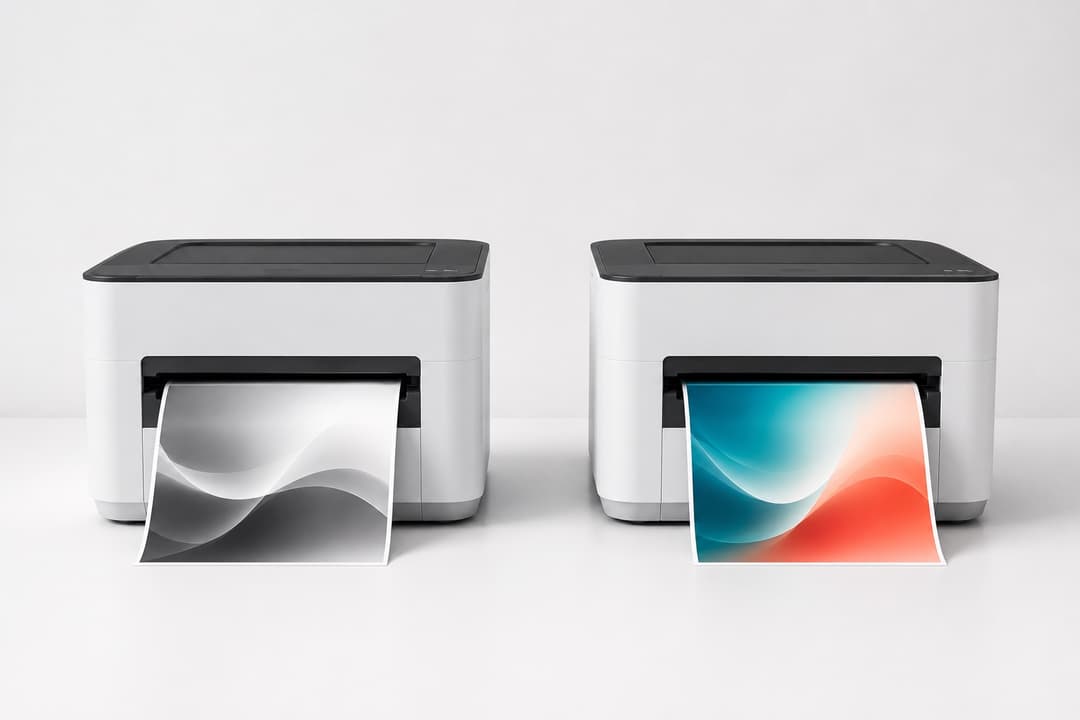

Чёрно-белый принтер печатает на рулонной термобумаге, цветной — из комплекта «лента + бумага».

Практическое правило: УЗИ-кабинет — ч/б A6; эндоскопическое отделение — цветной; рентген-кабинет — плёночный принтер (о них ниже).

Подключение: аналоговое, цифровое или гибридное

Первое, что нужно выяснить перед покупкой, — какой выход у вашего аппарата.

• Аналоговое (композитный BNC, S-Video, компонентный сигнал) — так подключаются УЗИ-сканеры и эндостойки старых поколений. Примеры принтеров: Sony UP-897MD, Mitsubishi P93E, Sony UP-25MD.
• Цифровое (USB) — для современных аппаратов и рабочих станций: Sony UP-D898MD, Mitsubishi P95DE, Sony UP-D25MD.
• Гибридное (аналог + USB) — принтер работает с обоими типами сигнала: Sony UP-X898MD, а в формате A4 — UP-971AD, UP-991AD и UP-990AD.

Если парк аппаратов смешанный или в ближайшие годы планируется замена УЗИ-сканера — берите гибридную модель: она переживёт смену аппарата без замены принтера.

Формат отпечатка

• A7 (бумага 84 мм). Компактный Sony UP-D711MD: весит около килограмма и питается прямо от УЗИ-системы (12–24 В, без отдельной розетки) — вариант для портативных и мобильных УЗИ.
• A6 (бумага 110 мм) — самый ходовой. Стандарт кабинета УЗИ: Sony UP-897MD / UP-X898MD / UP-D898MD, Mitsubishi P93E / P95DE; цветные UP-25MD / UP-D25MD.
• A5 (цвет). Sony UP-55MD — крупный цветной отпечаток для эндоскопии, печать за ~20 секунд.
• A4 (бумага 210 мм). Sony UP-971AD / UP-991AD / UP-990AD: крупные снимки, мультипечать 2/4/6 изображений на листе, у UP-971AD — панорамная печать до 600 мм по цифровому каналу. UP-990AD и UP-991AD помимо бумаги печатают на синей термоплёнке UPT-210BL — такой снимок можно смотреть на негатоскопе.
• Плёночные принтеры (рентген, КТ, МРТ). Отдельный класс — «сухие» принтеры листовой плёнки: Sony FilmStation UP-DF550 / UP-DF750 (форматы до 14×17″, UP-DF550 — до 80 листов в час), UP-D72XR (8×10″), JUDcare MDST-24 с поддержкой DICOM. Если задача — печать рентгенограмм, смотрите именно их.

Какая бумага подходит

Главное правило: серия бумаги должна соответствовать серии принтера — совместимость всегда указана в карточке товара и инструкции. «Просто похожая» бумага другой плотности — это бледные или пересвеченные снимки, замятия и ускоренный износ термоголовки — самой дорогой детали принтера.

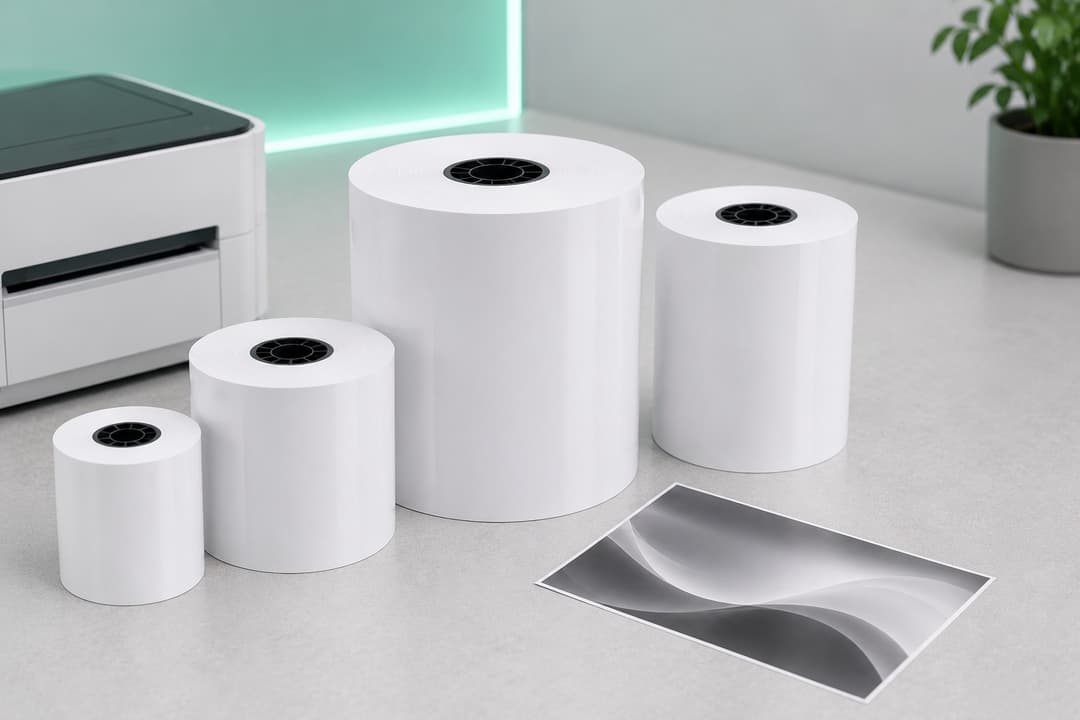

Рулонная термобумага: ширина 84, 110 или 210 мм — под формат принтера.

Основные серии из нашего каталога:

• Sony UPP-110S — стандартная термобумага (Тип I), 110 мм × 20 м, ~215 отпечатков: повседневная печать для ч/б A6-принтеров серий UP-860/890/895/897.
• Sony UPP-110HD — высокой плотности (Тип II), контрастнее: UP-X898MD, UP-D898MD, UP-897MD, OEM-принтеры Aloka.
• Sony UPP-110HG — глянцевая, максимальная детализация: те же A6-модели Sony; подходит и к Mitsubishi P93E (аналог K91HG).
• Sony UPP-84HG — матовая, 84 мм: для компактного UP-D711MD (A7).
• Sony UPP-210SE / UPP-210HD — стандарт и высокая плотность формата A4: UP-971AD, UP-991AD, UP-990AD.
• Mitsubishi K61B-CE — стандартная, 110 мм × 20 м: принтеры Mitsubishi P93W/P93DW/P95DW и др.
• Mitsubishi K65HM-CE — высокой плотности с синеватым оттенком «под плёнку»: Mitsubishi P- и CP-серии.
• Sony UPC-21S / UPC-21L — комплекты цветной печати A6 (лента + бумага): UP-25MD, UP-D25MD.
• Sony UPC-55 — комплект цветной печати на 200 отпечатков: UP-55MD.

Практические заметки:

• S, HD или HG? Для повседневной печати протоколов достаточно стандартной бумаги; HD даёт более плотный, контрастный снимок; HG (глянец) — максимальную детализацию, когда снимок разглядывают, а не подшивают. Если сомневаетесь — начните с той серии, что указана производителем аппарата.
• Расход и цена. Рулона 110 мм × 20 м хватает примерно на 215 отпечатков A6. При цене рулона 950–1 973 ₽ отпечаток обходится примерно в 4–9 ₽. Цветной A6-отпечаток из комплекта UPC-21 — заметно дороже, закладывайте это в расчёт, если печатаете много.
• Хранение. Термобумага чувствительна к теплу и свету: храните рулоны в упаковке при 5–30 °C, а отпечатки — в карте, не на солнце и не в контакте с ПВХ-файлами. При правильном хранении производители заявляют сохранность снимка от 5 лет (Sony UPP-84HG) до 25 лет (Mitsubishi K61B/K65HM).

Как выбрать: 5 шагов

1. Аппарат и сигнал. Посмотрите, какие выходы у вашего УЗИ-сканера или эндостойки: аналоговое видео, USB или оба. Это сразу определяет класс принтера (аналоговый / цифровой / гибридный).
2. Ч/б или цвет. УЗИ в B-режиме — чёрно-белый; эндоскопия, допплер, дерматология — цветной.
3. Формат. A6 — стандарт; A7 — для портативных систем; A4 или A5 — если снимки должны быть крупными; плёночный — для рентгена.
4. Расходники. Уточните серию совместимой бумаги, её цену и доступность на складе — при активной печати расходы на бумагу за годы работы могут превысить цену самого принтера.
5. РУ и сервис. Для клиники и госзакупок — действующее регистрационное удостоверение на модель; плюс гарантия и понятные сроки поставки расходников.

Что есть в каталоге «Атрис Мед»

В категории «Медицинские видеопринтеры» — 16 моделей Sony, Mitsubishi и JUDcare: от компактного UP-D711MD для портативных УЗИ до плёночных FilmStation, ходовые модели UP-X898MD и UP-25MD — в наличии. Термобумага и цветные комплекты — в разделе «Расходные материалы»: серии UPP-110, UPP-84, UPP-210, Mitsubishi K61B/K65HM, комплекты UPC.

Частые вопросы

Можно ли печатать снимки УЗИ на обычный офисный принтер?

Технически — да, через ПК с ПО аппарата. На практике это отдельное рабочее место, драйверы и десятки секунд на снимок, а струйный или лазерный отпечаток не нормирован по градациям серого. Видеопринтер печатает стоп-кадр кнопкой за ~2 секунды без компьютера и является медицинским изделием с РУ — поэтому в УЗИ-кабинетах стоит именно он.

Чем UPP-110S отличается от UPP-110HD и UPP-110HG?

Это три типа бумаги одной ширины (110 мм): S — стандартная для повседневной печати, HD — высокой плотности, даёт более контрастный снимок, HG — глянцевая с максимальной детализацией. Списки совместимых принтеров у серий различаются — сверяйтесь с карточкой товара.

Сколько хранится термоотпечаток?

При правильном хранении (без прямого света, тепла и контакта с ПВХ) производители заявляют от 5 до 25 лет в зависимости от бумаги. Для юридически значимого долгого архива используйте PACS или плёнку — термоснимок остаётся рабочей копией «здесь и сейчас».

Подойдёт ли видеопринтер к моему аппарату?

Если совпадает тип подключения (аналоговое видео или USB) — почти наверняка да: видеопринтер печатает сигнал, а не «дружит» с конкретной маркой УЗИ. Пришлите нам модель вашего аппарата — подскажем совместимый принтер и бумагу к нему.
