Бумага для медицинских видеопринтеров: типы, совместимость, как выбрать

Термобумага — единственный расходник чёрно-белого медицинского видеопринтера, и от неё зависит, каким выйдет снимок УЗИ или эндоскопии: плотность чёрного, детализация, глянцевая или матовая поверхность, срок хранения отпечатка в карте пациента. Неподходящая бумага даёт бледные снимки и замятия, а со временем ускоряет износ термоголовки. Специалисты Атрис Мед разбирают, какая бумага есть в каталоге, чем отличаются серии S, HD и HG и какой принтер с каким носителем работает по данным производителей. Если вы ещё выбираете сам принтер, начните со статьи «Видеопринтер для УЗИ и эндоскопии».

Какая бумага бывает

Позиции подборки «Бумага для видеопринтеров» делятся на три группы: рулонная термобумага для чёрно-белых принтеров, листовые носители и комплекты «бумага + красящая лента» для цветной печати. У рулонов главный признак — ширина: 110, 210 или 84 мм.

Рулоны 110 мм — формат A6

На них работают компактные принтеры Sony серий UP-897, UP-898 и UP-899, принтеры Mitsubishi формата A6 и OEM-принтеры, встроенные в УЗИ-аппараты.

• Sony UPP-110S — стандартная бумага (Тип I): 110 мм × 20 м, около 215 отпечатков, 10 рулонов в упаковке.
• Sony UPP-110HD — бумага высокого разрешения High Density (Тип II): 110 мм × 20 м, около 215 отпечатков, 10 рулонов в упаковке.
• Sony UPP-110HG — глянцевая бумага High Glossy, 110 мм; в карточке указан аналог Mitsubishi K91HG. Рулон UPP-110HG входит в комплект поставки UP-X899MD.
• Mitsubishi K61B-CE — стандартная монохромная термобумага A6, 110 мм × 20 м, с поддержкой Multitones; 4 рулона в коробке.
• Mitsubishi K65HM-CE — бумага высокой плотности, 110 мм × 21 м, с синеватым оттенком отпечатка; 4 рулона в коробке. У обеих бумаг Mitsubishi срок хранения рулона — 2 года, отпечатка — 25 лет.

Рулоны 210 мм — формат A4

Широкие рулоны 210 мм × 25 м нужны графическим принтерам серии UP-9xxAD — для снимков с C-дуг, эндоскопических стоек и панорамной печати.

• Sony UPP-210HD — High Density, 215 отпечатков. В карточке перечислены UP-991AD, UP-990AD, UP-980AD, UP-971AD, UP-970AD, UP-960AD, UP-930AD и UP-910AD.
• Sony UPP-210SE — High Quality, 139 отпечатков. В карточке указаны UP-990AD и UP-970AD.

Узкий рулон 84 мм и листовая бумага

• Sony UPP-84HG — матовая термобумага шириной 84 мм для компактных принтеров формата A7: 325 dpi, 256 оттенков серого, срок годности рулона 3 года, срок хранения снимка 5 лет. Производство — Япония.
• Sony UPP-725 — листовой носитель: 100 листов, размер отпечатка 203 × 254 мм (8 × 10 дюймов).

Комплекты для цветной печати UPC

Цветные принтеры печатают термосублимацией — краситель переносится с ленты на специальный лист, поэтому бумага и ленты продаются одним комплектом на равное число отпечатков.

• Sony UPC-21S — комплект A6, малая упаковка; применение — эндоскопия и ультразвуковая диагностика.
• Sony UPC-21L — комплект A6, большая упаковка: 200 листов носителя 144 × 100 мм и 4 красящие ленты.
• Sony UPC-55 — 200 листов и 2 рулона ленты; бумага 178 × 152 мм, изображение 169 × 129 мм, около 20 секунд на отпечаток.
• Sony UPC-771 — комплект A4: 72 листа и рулон ленты, отпечаток 216 × 280 мм. Рядом в каталоге — UPC-770 для принтера UP-D77MD и самоламинирующийся UPC-R80MD.

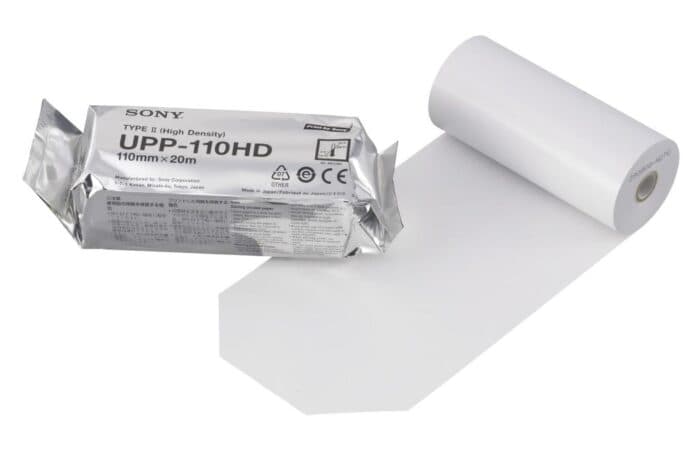

UPP-110HD — бумага высокого разрешения (Тип II) для принтеров Sony формата A6; рулон 20 м, около 215 отпечатков

S, HD, HG: чем отличаются

Буквы в индексе Sony обозначают класс бумаги и тип поверхности, а не размер: все три серии UPP-110 имеют ширину 110 мм и ставятся в один принтер. Разница — во внешнем виде отпечатка и в цене.

• S (Standard, Тип I) — стандартная бумага для повседневной печати протоколов, самая экономичная в серии.
• HD (High Density, Тип II) — бумага высокого разрешения: более плотный чёрный и контрастный снимок при том же метраже — когда по отпечатку различают мелкие структуры.
• HG (High Glossy) — глянцевая бумага с наибольшей детализацией и «фотографическим» видом снимка. Sony кладёт её в комплект UP-X899MD, а скорость UP-D898MD около 1,9 секунды указана именно для UPP-110HG и UPP-110S.
• SE (High Quality) — стандартная бумага в формате 210 мм. Обратите внимание на отдачу: у UPP-210SE 139 отпечатков с рулона против 215 у UPP-210HD той же длины.

У Mitsubishi логика похожая: K61B — стандартная бумага, K65HM — высокой плотности с синеватым оттенком, привычным по рентгеновским снимкам. Числовых значений оптической плотности производители в характеристиках не приводят, поэтому серии сравнивают по назначению, а при сомнениях печатают один кадр на двух типах бумаги.

Совместимость с принтерами

Список «принтер → бумага» по моделям из каталога видеопринтеров. Указано только то, что прямо написано в характеристиках принтера или бумаги; где производитель совместимость не расписал, подбор подтверждаем в КП.

• Sony UP-X898MD — термобумага серии UPP-110: UPP-110HD и UPP-110HG перечислены в карточках бумаги, UPP-110S — как часть серии UPP-110. Подробнее о модели — в обзоре UP-X898MD.
• Sony UP-D898MD — UPP-110HD, UPP-110HG, UPP-110S (перечислены в карточке принтера).

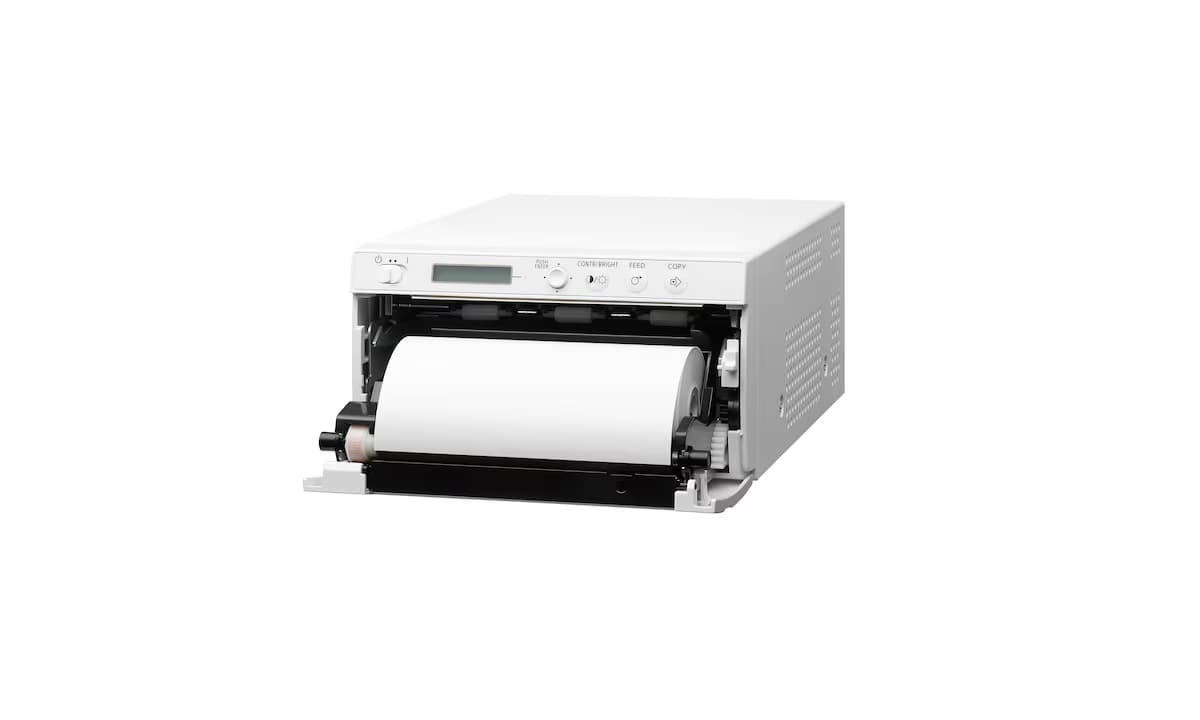

• Sony UP-D899MD и UP-X899MD — UPP-110S, UPP-110HD, UPP-110HG: производитель указывает эти носители для серий UP-899, UP-898 и UP-897.
• Sony UP-897MD — UPP-110S, UPP-110HD, UPP-110HG: модель UP-897 с модификациями (CE, MD, MDW) есть в списках совместимости всех трёх бумаг.
• Sony UP-971AD — UPP-210HD и UPP-210SE (по карточке принтера).
• Sony UP-990AD — UPP-210HD, UPP-210SE и синяя термоплёнка UPT-210BL; принтер сам определяет тип носителя и предупреждает о несоответствии.
• Sony UP-991AD — UPP-210HD, UPP-210SE, UPT-210BL.
• Sony UP-D711MD — принтер формата A7 под бумагу шириной 84 мм; в каталоге этой ширине соответствует UPP-84HG, совместимость по модели подтверждайте в КП.
• Sony UP-25MD и UP-D25MD — цветные принтеры A6 под носители 126 × 96 мм и 96 × 72 мм, в том числе самоламинирующиеся. В характеристиках комплектов UPC-21S и UPC-21L перечислены UP-20, UP-21MD и UP-D21MD; какой комплект нужен для UP-25MD и UP-D25MD — уточняйте в КП.
• Sony UP-55MD — носитель 178 × 152 мм (формат A5), область печати 169 × 129 мм; такие же размеры у комплекта UPC-55. Подтверждение совместимости — в КП.
• Mitsubishi P93E и P95DE — термобумага A6. Для P93E модель явно указана в карточке UPP-110HG; в списках K61B-CE и K65HM-CE перечислены P-93W, P-93DW и P-95DW, по индексам E уточняйте в КП.

Если вашей модели в списке нет, укажите в заявке точное название принтера с шильдика — подберём носитель и подтвердим совместимость до отгрузки.

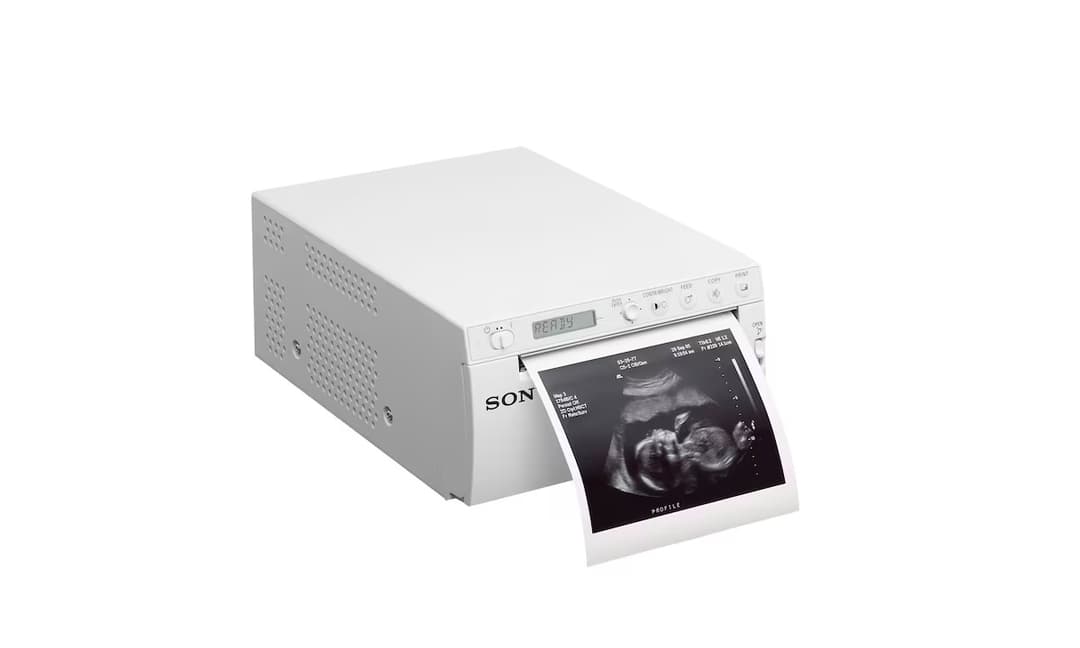

UP-X899MD работает с рулонами UPP-110 шириной 110 мм — S, HD или HG на выбор; рулон UPP-110HG идёт в комплекте

Как выбрать под задачу

УЗИ

Базовый вариант — чёрно-белая печать A6 на бумаге серии UPP-110 или Mitsubishi K61B/K65HM. Протоколы для карты пациента печатают на стандартной бумаге, снимки для консилиума или на руки — на HD или HG. Если в аппарат встроен компактный принтер под рулон 84 мм, в каталоге этой ширине соответствует UPP-84HG.

Эндоскопия и операционная

В эндоскопии нужна цветная печать: оттенок слизистой — сам по себе диагностическая информация. Здесь работают термосублимационные принтеры с комплектами UPC формата A6 (UPC-21S, UPC-21L) или A5 (UPC-55); выбор модели разобран в статье о цветном видеопринтере для эндоскопии. Для операционных с C-дугой используют графические принтеры на бумаге 210 мм, а UP-990AD и UP-991AD печатают ещё и на прозрачной синей плёнке UPT-210BL.

Стоматология, дерматология, косметология

Снимок здесь часто отдают пациенту или прикладывают к договору, поэтому важны цвет и внешний вид отпечатка: подойдут цветные комплекты A6 и A5, а для документов, которые будут часто брать в руки, — самоламинирующийся UPC-R80MD или самоламинирующиеся носители для UP-25MD и UP-D25MD.

Объём печати и стоимость отпечатка

Считайте расходник не за рулон, а за отпечаток: разделите цену позиции из каталога на число отпечатков из характеристик — около 215 у UPP-110S, UPP-110HD и UPP-210HD, 139 у UPP-210SE, 200 листов в UPC-21L и UPC-55, 72 в UPC-771. При больших объёмах выгоднее брать упаковками: у Sony 10 рулонов в коробке и 100 в мастер-картоне, у Mitsubishi 4 рулона в коробке. Актуальные цены — в карточках и в КП.

Хранение бумаги и отпечатков

Термобумага реагирует на тепло, свет и влагу: рулоны держат в заводской упаковке в сухом прохладном месте (для UPP-84HG производитель указывает 5–30 °C и влажность 30–50 %) и не закупают на годы вперёд — срок хранения рулона у Mitsubishi K61B/K65HM 2 года, у UPP-84HG 3 года. Отпечатки не оставляют на солнце и у источников тепла, не подшивают в контакте с мягким пластиком и не ламинируют горячим способом.

Оригинал и аналоги

Термопринтер настраивается производителем под определённую бумагу: нагрев термоголовки и протяжка рассчитаны на конкретную толщину и чувствительность носителя, поэтому Sony перечисляет в характеристиках принтеров конкретные серии UPP, а не «любую термобумагу 110 мм». Бумага, указанная для вашей модели, даёт предсказуемый результат: плотность и 256 градаций серого, стабильную подачу, заявленный срок хранения снимка.

Совместимые носители других марок существуют, и часть таких пар зафиксирована в характеристиках: в карточке UPP-110HG указан аналог Mitsubishi K91HG, а сама UPP-110HG подходит для Mitsubishi P93E и P93DW. Если же предлагают носитель без указания моделей принтеров, попросите подтверждение совместимости для вашей серии и напечатайте тестовый кадр. Признаки неподходящей бумаги — бледный или «пересвеченный» отпечаток, полосы, замятия; экономия на рулоне уходит на перепечатку и внеплановое обслуживание, которое для медизделий организуется через авторизованные сервисные центры.

Атрис Мед — официальный дистрибьютор Sony: бумага UPP и комплекты UPC поступают по каналу производителя; расходники Mitsubishi также есть в каталоге. По запросу предоставим копии документов на медизделия: декларации, регистрационные удостоверения при наличии у производителя, паспорта, инструкции.

Вопросы и ответы

Можно ли ставить UPP-110HD в принтер, для которого указана UPP-110S? Если в карточке принтера перечислены обе серии (как у UP-D898MD, UP-D899MD и UP-X899MD) — да, это штатные носители разной плотности и поверхности. Для других моделей ориентируйтесь на список совместимости бумаги или уточняйте в КП.

Сколько отпечатков даёт один рулон? UPP-110S и UPP-110HD — около 215 отпечатков A6, UPP-210HD — 215, UPP-210SE — 139. Фактический расход зависит от режима: мультипечать 2, 4 или 6 изображений на листе и панорамные снимки меняют число кадров на рулон.

Чем отличается UPP-210HD от UPP-210SE, если ширина одна? Классом бумаги (высокая плотность против стандартной), отдачей с рулона (215 против 139) и списком совместимости: UPP-210SE указана для UP-990AD и UP-970AD, UPP-210HD — для восьми моделей серии AD.

Нужно ли отдельно покупать ленту для цветного принтера? Нет: лента входит в комплект UPC вместе с бумагой — в UPC-21L это 200 листов и 4 ленты, в UPC-55 — 200 листов и 2 рулона ленты.

Нужна бумага под конкретный принтер? Отправьте заявку или позвоните +7 495 662 67 65 — КП с ценами, наличием и подтверждением совместимости подготовим в течение рабочего дня. Полный ассортимент — в подборке бумага для видеопринтеров и в разделе медицинские видеопринтеры; для государственных заказчиков работаем по 44-ФЗ.
